MOTUM
Конвейерная зерносушилка непрерывного действия для бережной и равномерной сушки широкого спектра зерновых культур.
Характеристики
| Модель | MOTUM 12 | MOTUM 17 | MOTUM 22 | MOTUM 28 | MOTUM 34 | MOTUM 42 | MOTUM 54 | MOTUM 63 |
|---|---|---|---|---|---|---|---|---|
| Габариты, м | ||||||||
| длина | 7,27 | 8,45 | 10,83 | 11,97 | 13,15 | 14,3 | 17,77 | 21,25 |
| высота с бункером | 5,33 | 5,33 | 5,73 | 5,73 | 5,73 | 5,73 | 7,44 | 7,44 |
| ширина с бункером | 5,55 | 5,55 | 5,55 | 5,55 | 5,55 | 6,14 | 5,55 | 5,55 |
| Конструкционная масса, кг | 8450 | 9210 | 11935 | 12820 | 13600 | 17350 | 21780 | 23540 |
| ширина ложа, м | 3 | 3 | 3 | 3 | 3 | 3,58 | 3 | 3 |
| площадь ложа, м² | 32 | 39 | 53 | 59 | 67 | 88 | 95 | 116 |
| количество рабочих секций, шт. | 6 | 7 | 9 | 10 | 11 | 12 | 15 | 18 |
| количество секций нагрева, шт. | 7 | 8 | 10 | 11 | 13 | 15 | 19 | 25 |
| количество секций охлаждения, шт. | 2,5 | 3,5 | 4,5 | 5,5 | 5,5 | 5,5 | 7,5 | 7,5 |
| Вентиляторы | ||||||||
| количество, шт. | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 |
| производительность, м³/ч | 15000×2 | 25000×2 | 30000×2 | 38000×2 | 45000×2 | 55000×2 | 30000×4 | 38000×4 |
| мощность, кВт | 22×2 | 22×2 | 30×2 | 30×2 | 30×2 | 30×2 | 30×4 | 30×4 |
| количество, шт. | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| производительность, м³/ч | 15000×2 | 15000×2 | 15000×3 | 15000×3 | 15000×3 | 15000×3 | 22000×3 | 22000×3 |
| мощность, кВт | 7,5×2 | 7,5×2 | 7,5×3 | 7,5×3 | 7,5×3 | 7,5×3 | 11×3 | 11×3 |
| Горелки | ||||||||
| BALTUR | TBG120 | TBG150 | TBG85×2 | TBG120×2 | TBG150×2 | TBG210×2 | TBG260×2 | TBG260×2 |
| макс. тепловая мощность, кВт | 1200 | 1500 | 850×2 | 1200×2 | 1500×2 | 2100×2 | 2600×2 | 2600×2 |
| потребляемая мощность вентилятора, кВт | 2 | 2,8 | 1,6×2 | 2×2 | 2,8×2 | 3,7×2 | 6,5×2 | 6,5×2 |
| RIELLO | RS100 | RS130 | RS70×2 | RS100×2 | RS130×2 | RS190×2 | RS250×2 | RS250×2 |
| макс. тепловая мощность, кВт | 1163 | 1512 | 814×2 | 1163×2 | 1512×2 | 2290×2 | 2650×2 | 2650×2 |
| потребляемая мощность вентилятора, кВт | 1,8 | 2,6 | 1,4×2 | 1,8×2 | 2,6×2 | 5,5×2 | 6,5×2 | 6,5×2 |
Описание
Конвейерная зерносушилка MOTUM представляет собой горизонтальную сушилку непрерывного действия. Оборудование предназначено для обработки пшеницы, кукурузы, ячменя, рапса и других продовольственных и семенных культур. Выпускается в нескольких модификациях с производительностью от 12 до 63 т/ч.
Продукт сушится чистым воздухом, нагреваемым газовой или дизельной горелкой. Температура регулируется с учётом культуры и исходной влажности, поэтому исключается слёживание и перегрев зерна.
Из верхнего бункера зерно равномерным слоем поступает на верхнее жалюзийное ложе. После сушки продукт перемещается в зону охлаждения и выгружается цепным транспортёром.
Преимущества
- Непрерывный горизонтальный процесс обеспечивает равномерную сушку без травмирования зерна.
- Широкий модельный ряд позволяет подобрать производительность под задачи хозяйства или элеватора.
- Раздельные зоны нагрева и охлаждения помогают сохранить качество продукта и подготовить его к хранению.
- Система автоматики контролирует температуру и загрузку, а также блокирует работу при аварийных ситуациях.
Устройство
Конструкция MOTUM включает загрузочный бункер, распределяющий конвейер, верхнее и нижнее жалюзийные ложа, камеру нагрева с горелками, вентиляторы нагрева и охлаждения, а также выгрузной цепной транспортёр.
Толщина слоя регулируется заслонкой, а движение зерна обеспечивает электропривод. Надёжная конструкция и доступ к основным узлам упрощают обслуживание.

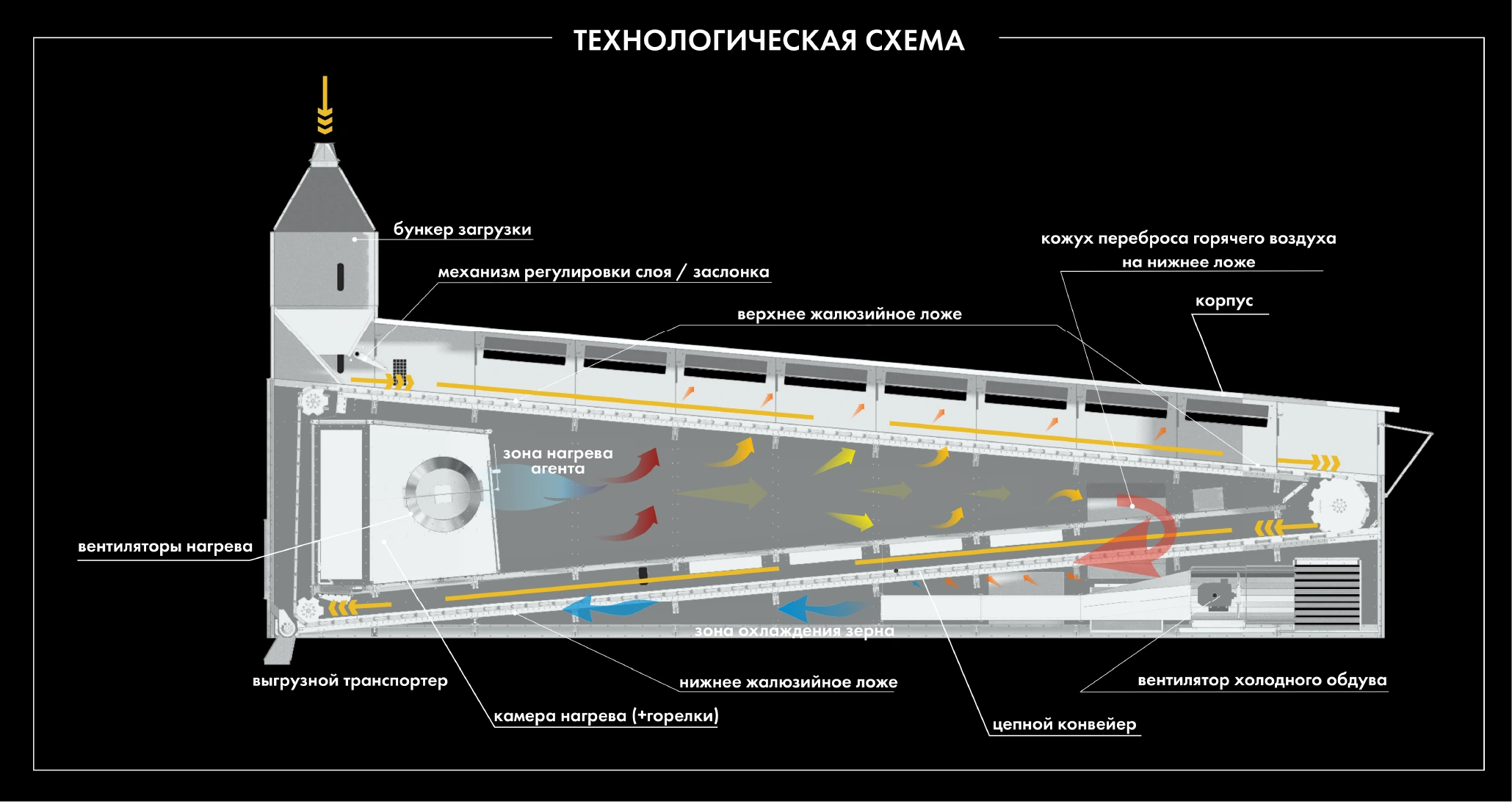

Технологическая схема
