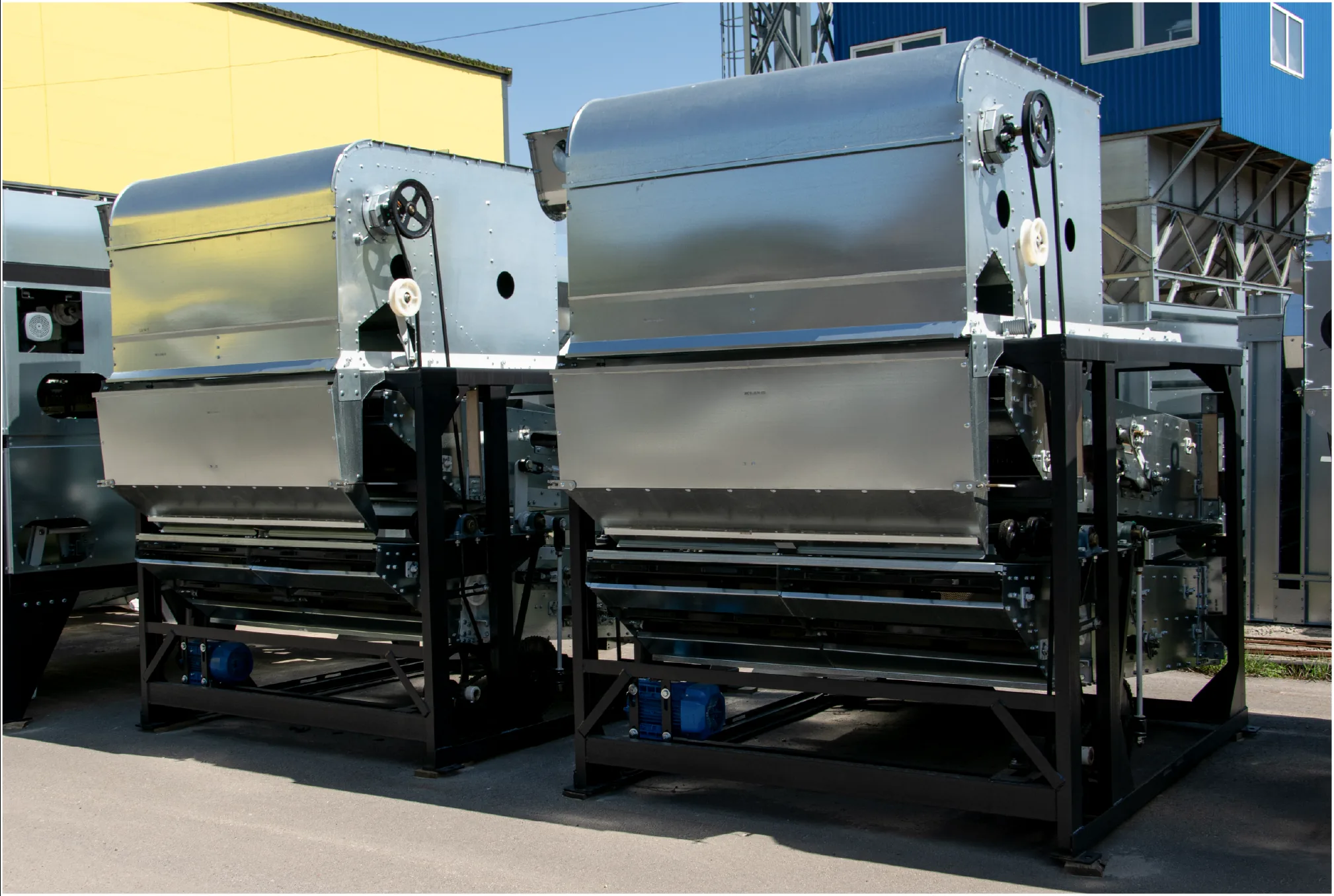

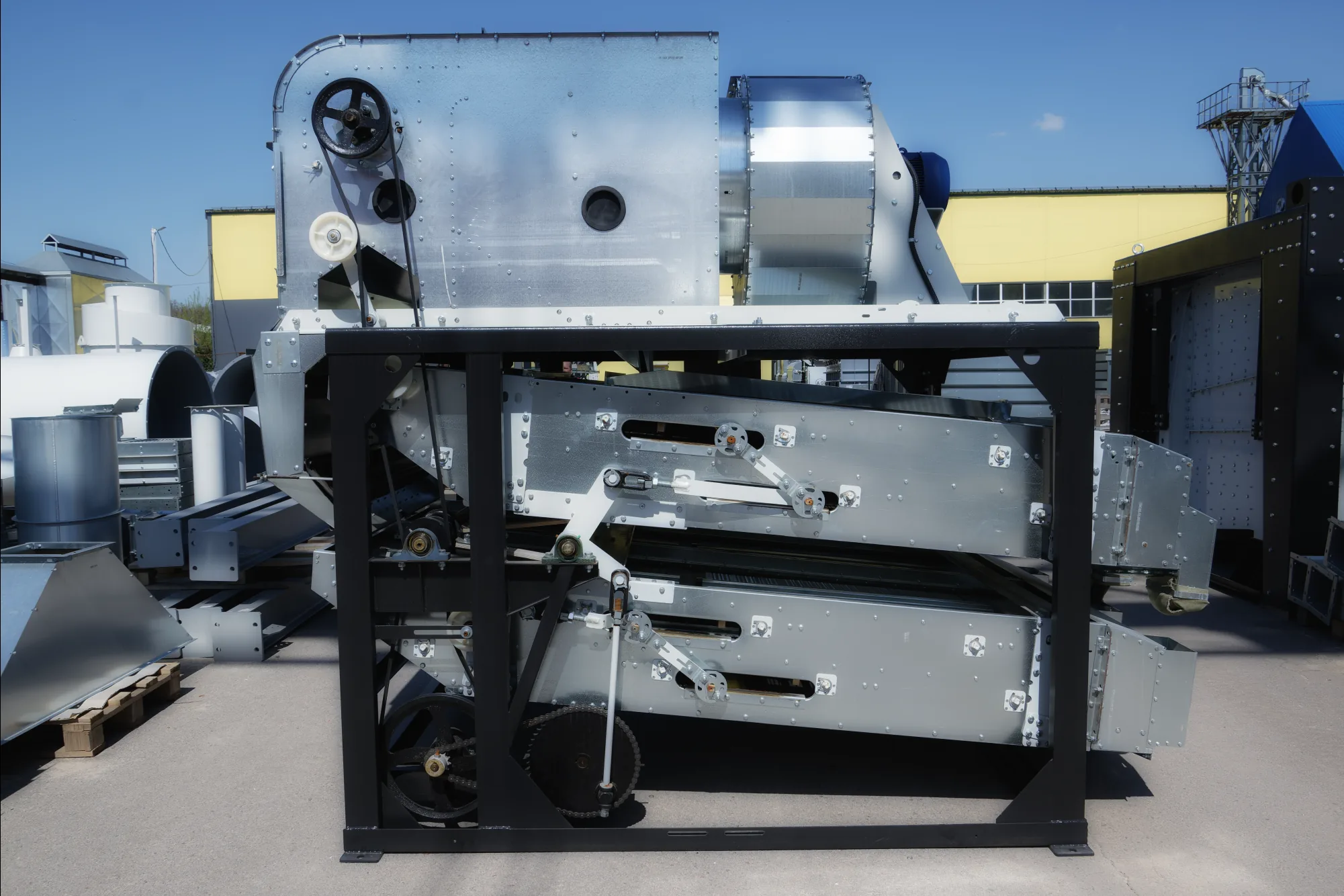

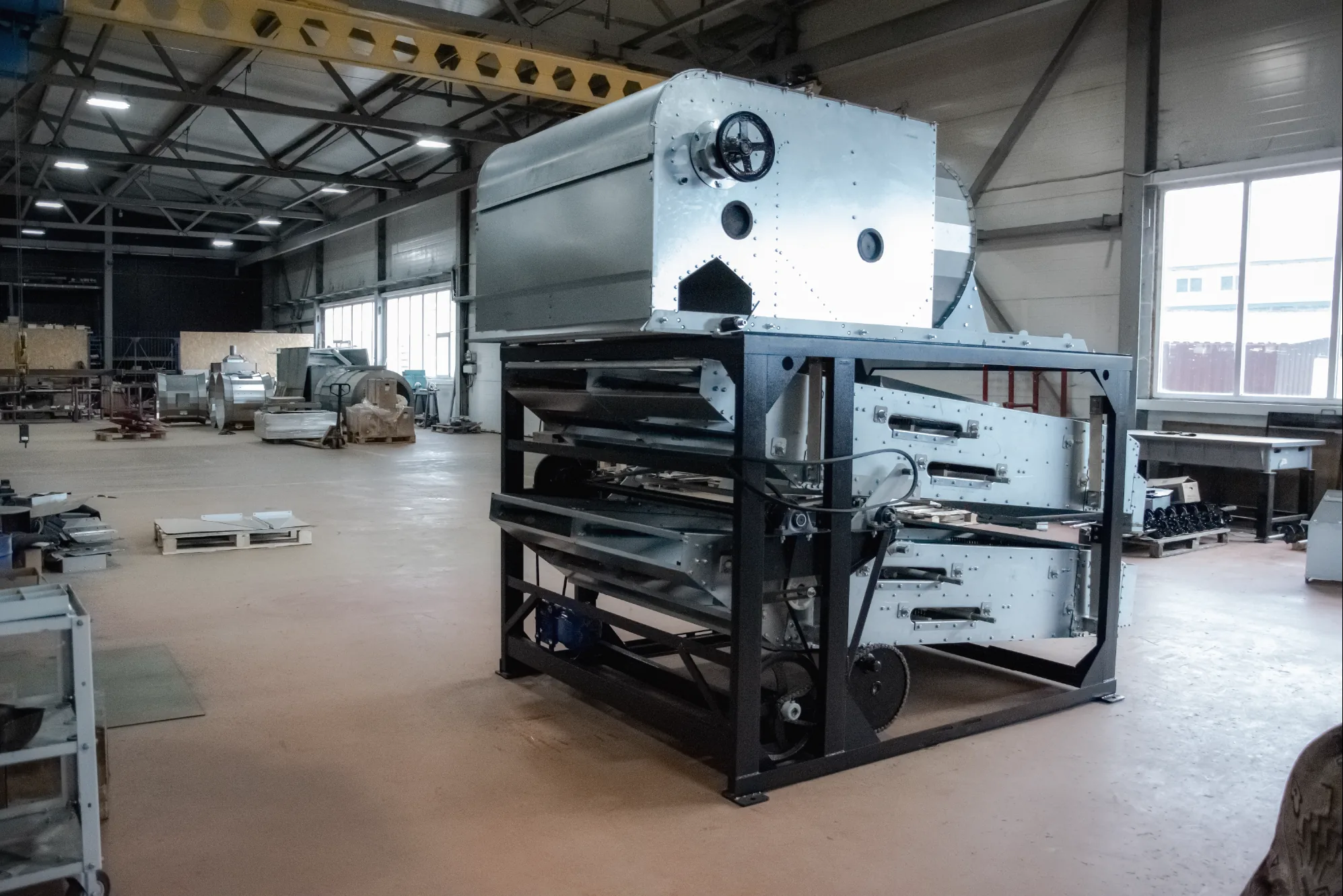

ЗВС-20А
Стационарная решетная машина ЗВС-20А предназначена для первичной очистки зерновых, зернобобовых и масличных культур от легких, мелких и крупных сорной и зерновой примеси. ЗВС-20 используется в поточных линиях ЗАВ-20 (40), качественно подготавливая продукт к дальнейшей переработке и хранению.
ХАРАКТЕРИСТИКИ
| производительность за час основного времени на пшенице с натурой исходного материала до 760 г/л, при влажности до 16%, с содержанием зерновой примеси до 10%, и сорной до 3%, не менее [т/ч] | масса с комплектом рабочих органов для выполнения основной технологической операции [кг] | габариты [мм] | решётный стан |
|---|---|---|---|
| 40 (предварительная очистка) 25 (первичная очистка) | 2000 | ширина 2050 длина 3100 высота 2650 | 16 (740×990) общая площадь [м²]: 11,72 |
| тип | стационарный |
| привод | электрический |
| напряжение питающей сети, В | переменный ток напряжением 380 В частотой 50 Гц |
| суммарная установленная мощность [кВт], не более | 7,7 |
| удельный расход электроэнергии на очистке пшеницы [кВт·ч/т], не более | 0,31 |
| тип и номер вентилятора | радиальный (центробежный), №6,3 |
| количество воздушных каналов [шт] | 2 |
| поперечное сечение каждого воздушного канала, мм × мм | (1400 × 100) ±2 |
| амплитуда колебания решетных станов, мм | ±7,5 |
| угол наклона решет, [град] | 6±1 |
| частота вращения, об/мин: вала крыльчатки вентилятора | 1460±10 |
| вал шнека питающего устройства | 260±5 |
| эксцентрикового вала | 430±5 |
| частота колебаний решетных станов, [кол. / мин] | 425±5 |
| после однократной обработки исходного материала содержание в нем примесей, выделяемых пневмосепарацией и решетами [%], не более | |
| зерновой | 3 |
| сорной | 2 |
| вынос (потери) зерна основной культуры в отходы (легкие и крупные фракции), %, не более | 3 |
| выход зерна основной культуры во II сорт (фураж), %, не более | 5 |
| полнота выделения примесей, не менее | 0,6 |
| дробление зерна, %, не более | 0,2 |
ОПИСАНИЕ
Стационарная решетная машина ЗВС-20А предназначена для первичной очистки зерновых, зернобобовых и масличных культур от легких, мелких и крупных сорной и зерновой примеси. ЗВС-20 используется в поточных линиях ЗАВ-20 (40), качественно подготавливая продукт к дальнейшей переработке и хранению.
Зерновой материал, подлежащий очистке, поступает в приемную часть питающего устройства, шнеком и распределяется по всей ширине приемной камеры ЗВС-20 и подается в воздушный поток аспирационного канала. Равномерным воздушным потоком из продукта выбираются легкие примеси, которые за счет разрежения в аспирационной системе ЗВС-20А и выводятся по лотку к крупным отходам. Отработанный воздух с остатками легких примесей подается на очистку в циклон или аспирационную колонку.
Очищенный от легкой примеси зерновой материал, поступает на верхний и нижний решетные станы, которые работают в ЗВС-20 параллельно. На верхней решетной плоскости установлены крупные решета (колосовые), через которые проходит основной продукт, а крупные примеси остаются на поверхности решета и выводятся из машины.
Предварительно очищенный материал через аспирацию и колосовое решето ЗВС-20А попадает на подсевные решета (решета имеют меньший размер, чем основной продукт материала), по которым он движется в сторону наклона стана. В процессе движения мелкие частицы проваливаются через решето ЗВС-20А, очищенный продукт сходит с верхней поверхности решета.
Стоит отметить, что очистка на нижних подсевных решетах имеет вероятностный характер – вероятность того, что мелкая частица окажется в контакте с решетной поверхностью, а не пройдет весь путь в толще зерна. Поэтому качество отделения мелкой примеси зависит от толщины слоя зерна на подсевном решете. Этот принцип касается абсолютно всех решетных машин, поэтому можно сказать, что основным параметром при выборе машин должен являться размер подсевных решет, который определяет производительность и качество очистки.
ЗВС-20А работает на очистке не только злаковых зерновых, но и на первичной обработке бобовых, масличных культур, а также кукурузы, гречки и других материалов. Указанные характеристики на выходе достигаются, в том числе, при работе с зерном, сильно загрязненным пылью, ворохом, песком, соломой и колосьями.
ПРЕИМУЩЕСТВА
- Все элементы (кроме двигателя) изготавливаются на собственном производстве. Валы протачиваются по всей длине (выборка снижена до минимума).
- В аспирационной системе потеря воздушного напора по всей длине сведена к минимуму, за счёт чего повышается тяга и от материала отводится максимальное количество легких примесей.
- Вибростак выполнены из оцинкованной стали, отличаются качеством и износостойкостью (пригодны для пищевых продуктов). Размеры и характеристики решет могут варьироваться в пределах:
толщина металла решет — 2 мм;
диаметр круглых ячеек решет — 0,6–14 мм;
ширина и длина овальных ячеек — 0,8–6 мм.
УСТРОЙСТВО

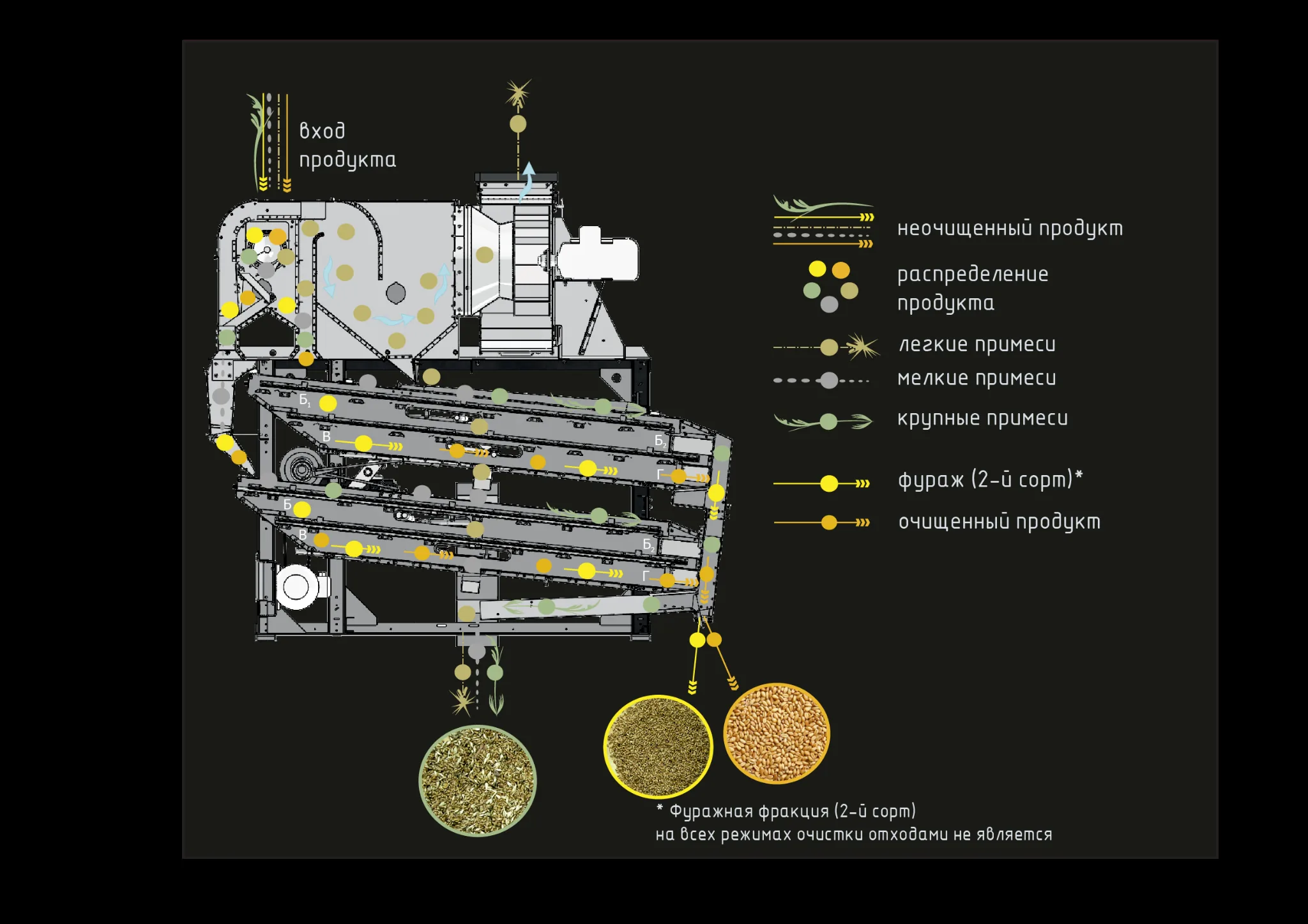

Зерновой материал проходит через приемное устройство, аспирационный канал, верхний и нижний решетные станы и разделяется на очищенный продукт и фракции примесей. Схема показывает направление движения материала и работу воздушного потока на всех этапах очистки.
КОМПЛЕКТАЦИЯ / АСПИРАЦИЯ
| система аспирации ЗВС-20А (пылеотделитель) | |||
| система аспирации ЗВС-20А (циклон) |
СХЕМА УСТРОЙСТВА
