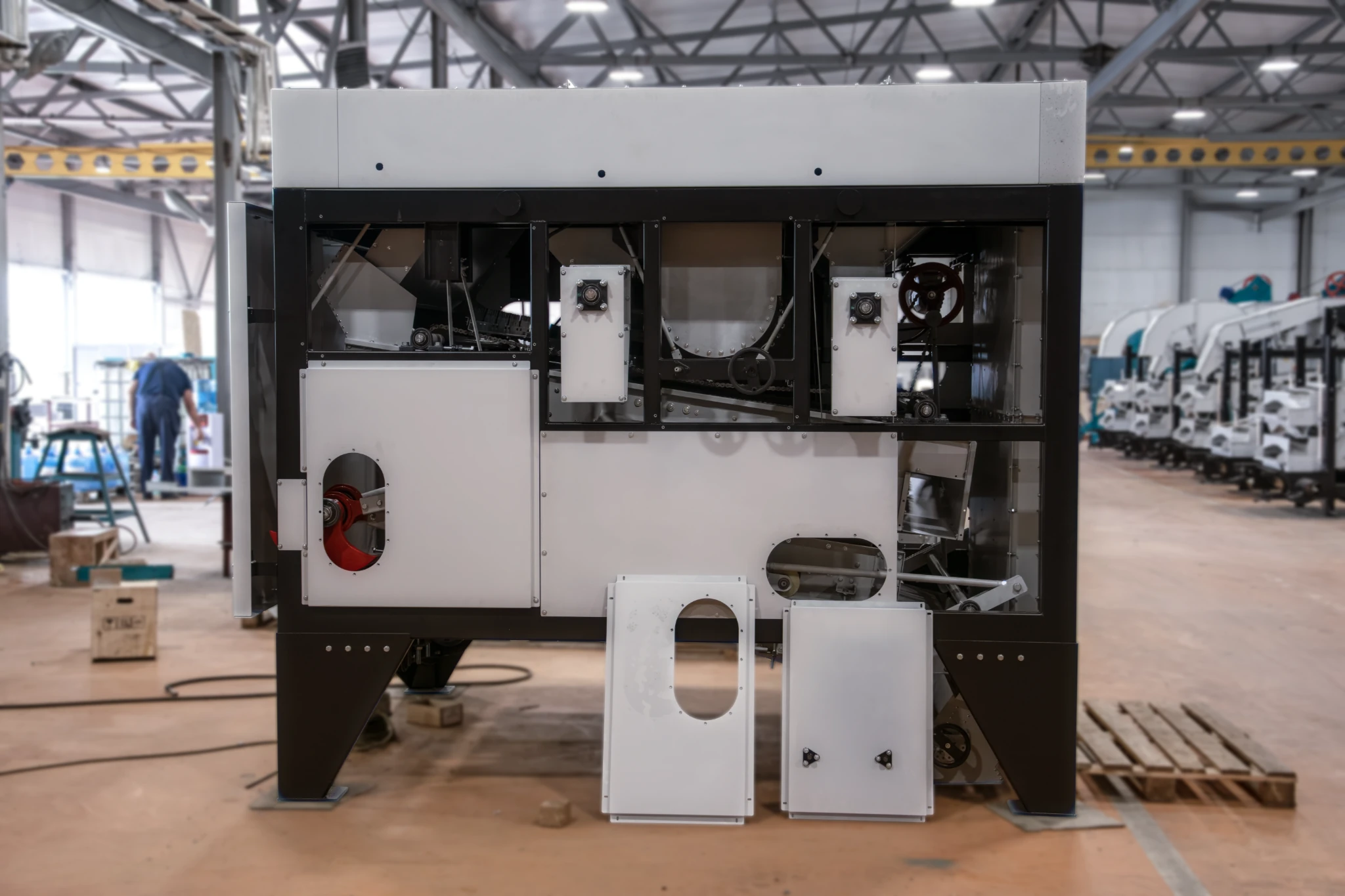

Собственное производство
Все основные элементы машины изготавливаются на собственном производстве, что позволяет контролировать качество изготовления и сборки.
01 / 00
Зерноочистительное оборудование

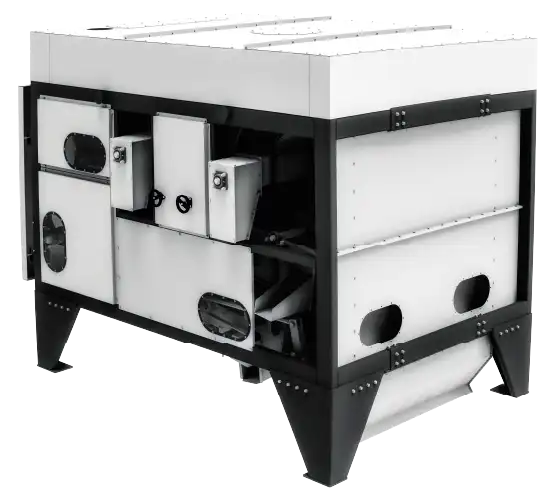

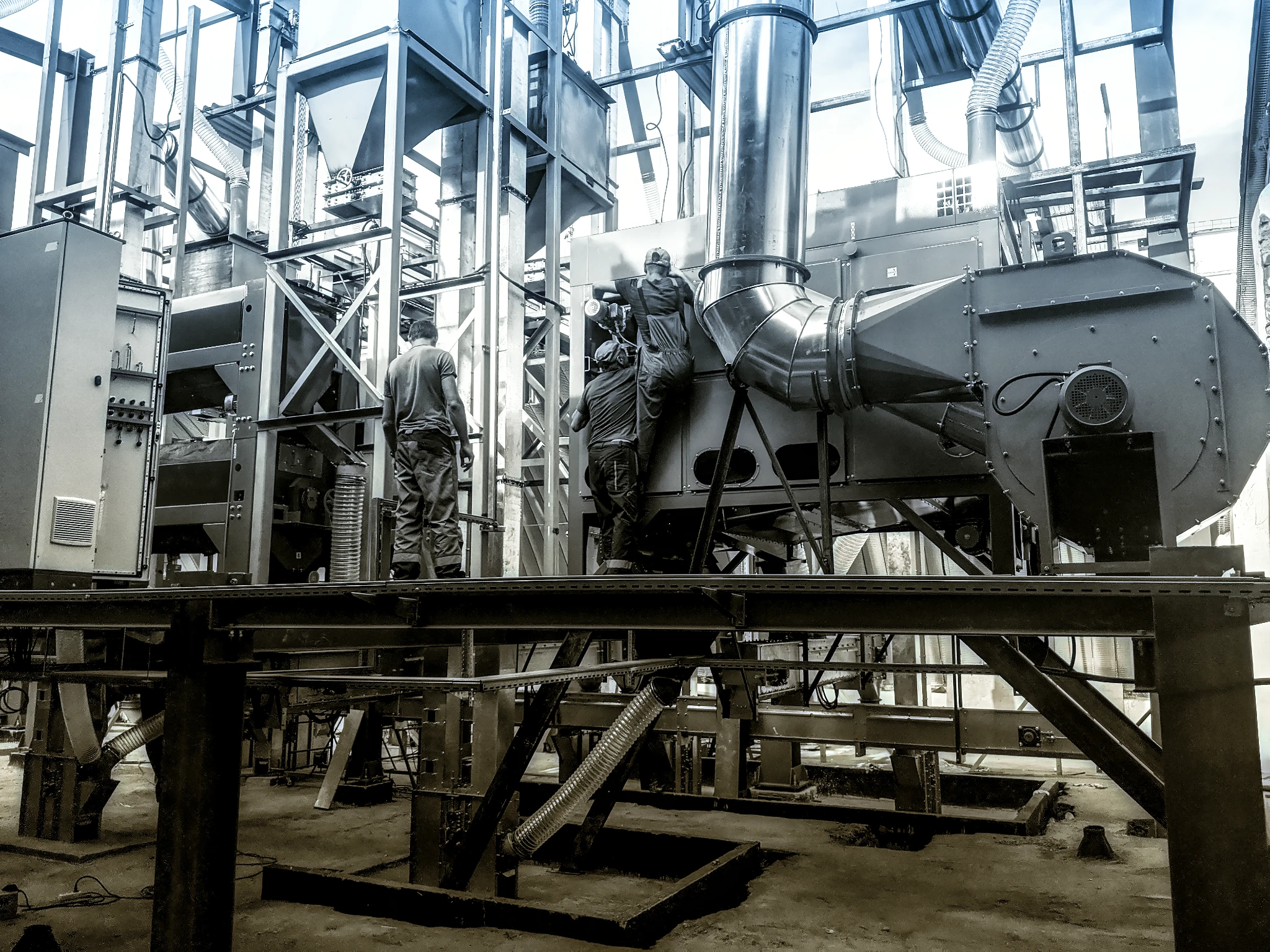

ВРМ-К 52.7
Воздушно-решётная машина для разделения зерновой массы по совокупности физических признаков.
Технические характеристики
| Номинальная производительность, т/ч | Масса, кг | Габариты, мм | Решётные станы | ||||
|---|---|---|---|---|---|---|---|
| за час основного времени | с комплектом рабочих органов | ширина | длина | высота | количество | количество секций | размер решёт, мм |
| 75 на предварительной очистке | 2300 | 2650 | 3100 | 2680 | 2 | Верхняя решетная плоскость - 3 кассеты по 5 решет | 715±2 × 1530±2 |
| 40 на первичной очистке | Средняя решетная плоскость - 2 кассеты по 5 решет | ||||||
| 10 на вторичной очистке | Нижняя решетная плоскость - 2 кассеты по 5 решет | ||||||
Основные параметры и характеристики
| Тип | ASGC-K 52.7 |
| Привод | Стационарный, электрический |
| Напряжение питающей сети, В | Переменный ток, напряжение 380 В, частота 50 Гц |
| Суммарная установленная мощность, кВт, не более | 13,1 |
| Привод вентилятора, кВт | 11 |
| Привод решётных станов, кВт | 1,5 |
| Привод механизма очистки решёт, кВт | 0,6 |
| Удельный расход электроэнергии на очистке пшеницы, кВт·ч/т, не более | Предварительная очистка - 0,20 Первичная очистка - 0,40 Вторичная очистка - 1,2 |
| Тип вентилятора | Лопастной |
| Частота вращения крыльчатки вентилятора, об/мин | 1440 ± 20 |
| Расход воздуха, м³/ч | 11000 ± 50 |
| Давление при полном напоре вентилятора, Па | 1500 |
| Количество аспирационных систем, шт | 1 (с двумя регулируемыми каналами) |
| Амплитуда колебаний решетных станов | ±7,5 |
| Угол наклона решет, ° | Верхнего стана - 8 Среднего и нижнего станов - 8...12 |
| Частота колебаний решетных станов, кол/мин | (360 и 360) ±2 (ступенчато) |
| Способ очистки решетных станов | Верхний - скребковый Нижний - щеточный |
| Вал механизма очистки верхнего стана | 35 ±1 |
| Вал механизма очистки среднего и нижнего станов | 30 ±2 |
| Вал кривошипно-шатунного механизма | 80 ±2 |
| Вал шнека питающего устройства | (275 и 290) ±2, ступенчато |
| Вал шнека отходов | (170 и 180) ±2 |
Показатели качества выполнения ТП
| Показатель | Предварительная очистка | Первичная очистка | Вторичная очистка |
|---|---|---|---|
| Чистота зерна (семян), %, не менее | 90 | 98,0 | 98 |
| Пшеница, ячмень, овес, рис, подсолнечник | - | 98,0 | 98 |
| Рапс, соя | - | 96,0 | 97 |
| Фасоль, чечевица | - | 98,5 | - |
| Потери зерна основной культуры в отход, %, не более | 0,2 | 2,0 | 4,0 |
| Дробление зерна (семян), %, не более | - | 0,08 | - |
| Содержание сорной примеси после очистки, %, не более | 2,5 | 0,2 (соломистой) | - |
| Чечевица | - | 3,0 | - |
| Пшеница (1-го класса), ячмень, соя, рапс | - | 2,0 | - |
| Овес, рис, подсолнечник, фасоль | - | 1,0 | - |
| Содержание зерновой примеси после очистки, %, не более | 5,0 | - | - |
| Пшеница (1-го класса) | - | 5,0 | - |
| Ячмень, овес, рис, чечевица, фасоль | - | 2,0 | - |
| Содержание масличной примеси после очистки, %, не более | - | 6,0 (Рапс, соя) | - |
| Подсолнечник | - | 3,0 | - |
| Трудноотделимые примеси и обрушенные зерна, %, не более | - | - | Рис - 3,0 Горох - 1,0 Гречиха, овес - 5,0 Просо - 10,0 |
Комплектация
Установочный комплект ВРМ-К 52.7 с мотор-редуктором.
Элементы обвязки и переходные патрубки.
Бункеры и переходы для верхнего и нижнего станов.
Система аспирации с правым и левым циклонами.
Вентилятор и комплект воздуховодов системы аспирации.
Описание
Воздушно-решётная машина ВРМ-К 52.7 предназначена для предварительной и первичной очистки зерна и семян трав, отделения сорных и других примесей, разделения материала на фракции и подготовки к транспортированию, сушке и хранению.
Машина отделяет частицы соломы, стебли колосьев и листьев, пыль, семена сорных растений и другие загрязнения. Она предназначена для очистки зерновых, зернобобовых, крупяных и масличных культур.
Применение машины для предварительной и первичной очистки определяется оснащением решётами, мощностью вентилятора и общей производительностью.
При создании сепаратора использован многолетний опыт разработки и производства машин для очистки семян. Сохранён проверенный принцип: предварительная воздушная сепарация, решётная сепарация и главная воздушная сепарация.
Производительность и качество очистки определяются подбором подрешётных решёт. Комплект решёт формируется по техническому заданию заказчика.
Принцип работы.
Зерновой материал поступает в приёмную камеру с распределительным шнеком, который формирует широкий поток. Через регулируемый клапан продукт поступает в аспирационную камеру, где лёгкие примеси отделяются воздушным потоком и выводятся шнеком.
Зерновой материал поступает в приёмную камеру с распределительным шнеком, который формирует широкий поток. Через регулируемый клапан продукт поступает в аспирационную камеру, где лёгкие примеси отделяются воздушным потоком и выводятся шнеком.
Преимущества

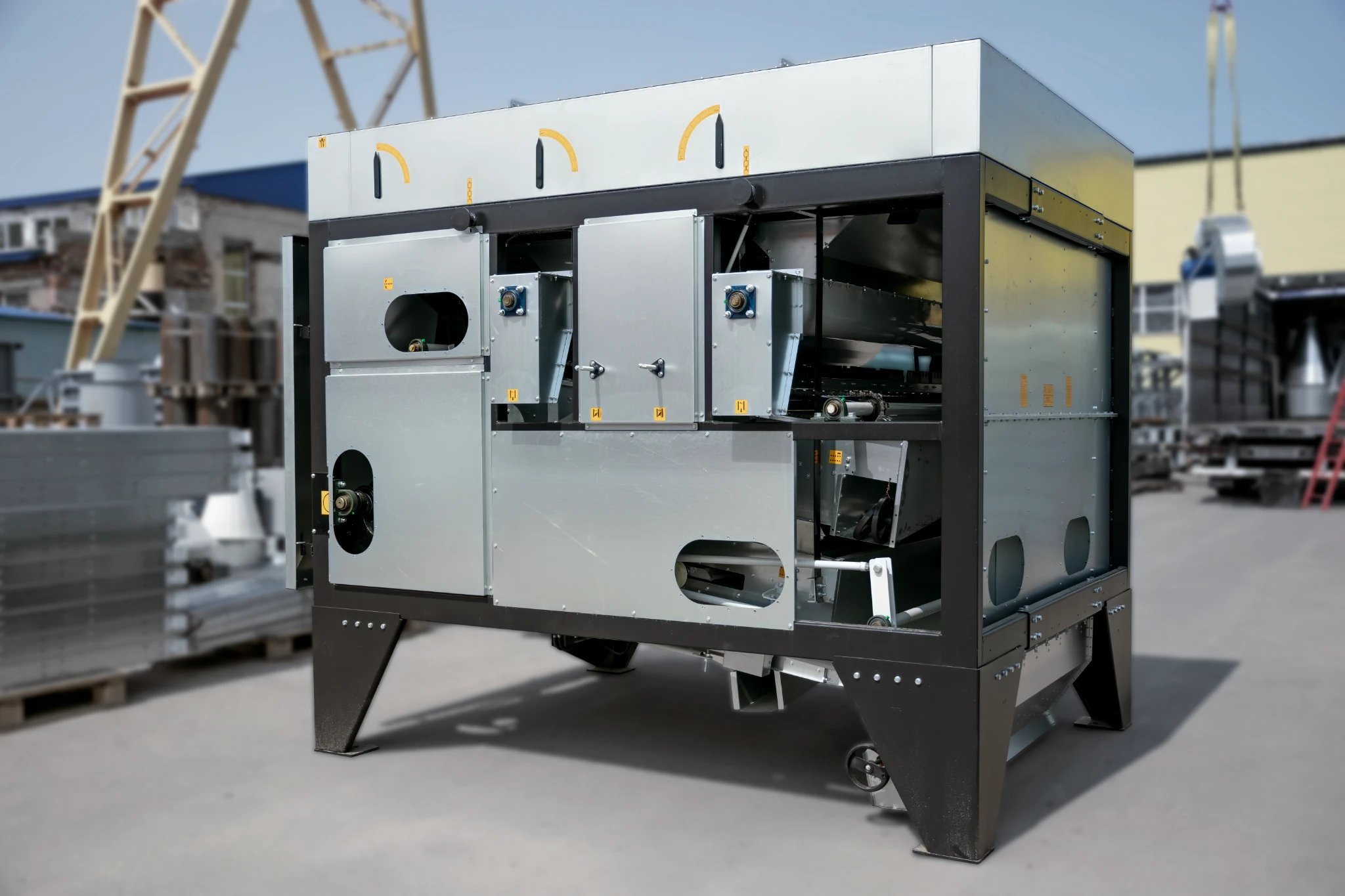

Все элементы, кроме двигателя, изготавливаются на собственном производстве. Возможны оцинкованное или окрашенное исполнение. Сборка выполняется на болтовых соединениях.
Валы обрабатываются по всей длине с минимальным биением. Выбросные элементы выполнены из износостойкой оцинкованной стали, пригодной для пищевых продуктов. Предусмотрена щёточная очистка подсевных решёт.
02
Два этапа разделения
Воздушная и механическая сепарация объединены в одной машине и последовательно работают в технологической линии.
03
Гибкая комплектация
Комплект решёт формируется по техническому заданию заказчика с учётом культуры и требуемого качества очистки.
04
Регулируемая аспирация
Два регулируемых канала позволяют настраивать воздушный поток под конкретный технологический режим.
Устройство
ВРМ-К 52.7 объединяет приёмную камеру, питающее устройство, воздушные аспирационные каналы, верхний и нижний решётные станы, механизмы очистки решёт, шнеки вывода продукта и отходов и вентиляторную систему.
Первый воздушный аспирационный канал расположен после приёмного шнека и очищает ворох от половы и пыли. Второй канал расположен на выходе машины и может использоваться для дополнительного удаления половы, пыли или щуплых семян.
Для контроля аспирационной системы в корпус встроены смотровые окна. Дроссельная заслонка второго канала задаёт скорость воздушного потока, а оператор регулирует объём воздуха по каналам заслонками.

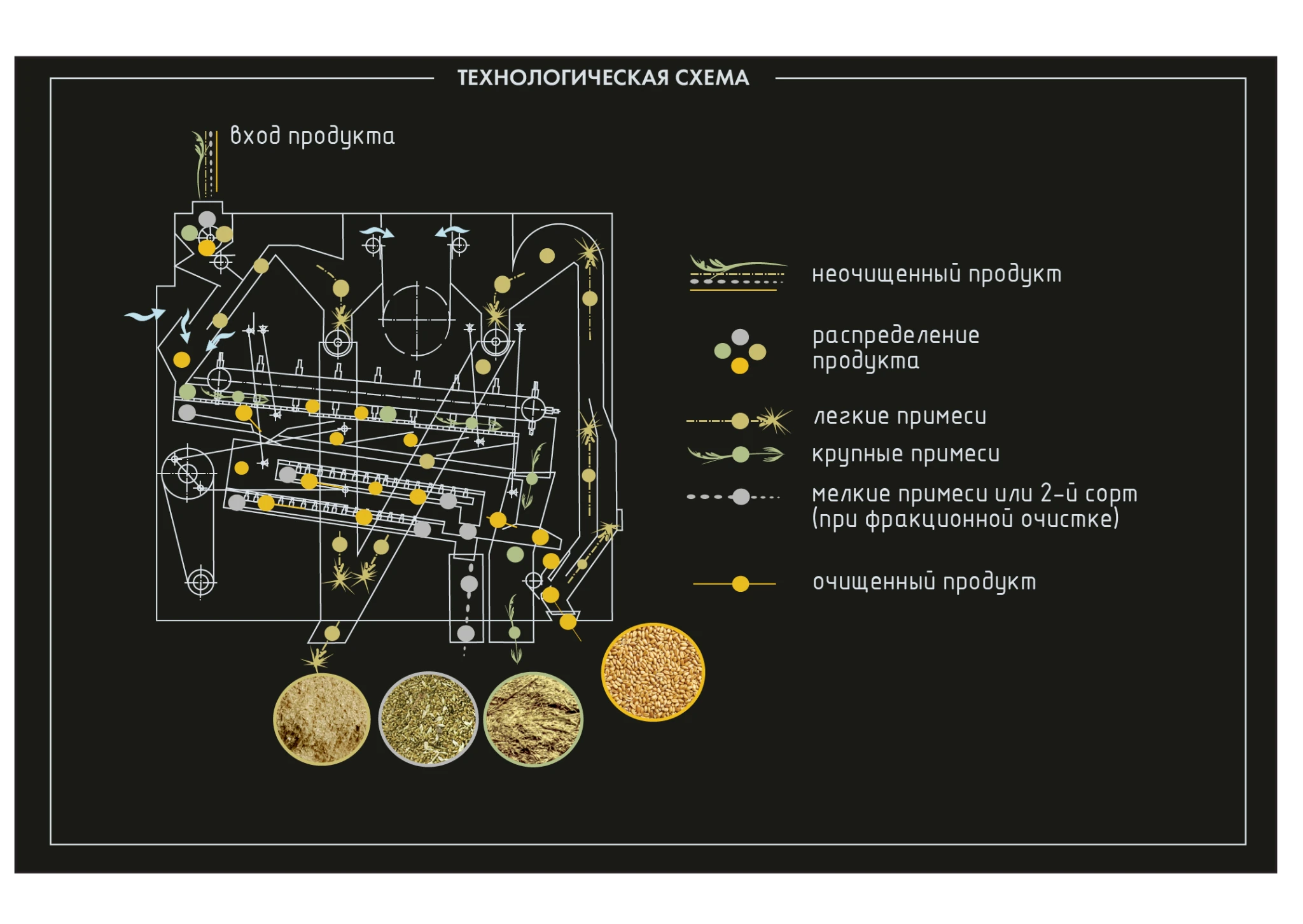

Технологическая схема ВРМ-К 52.7
