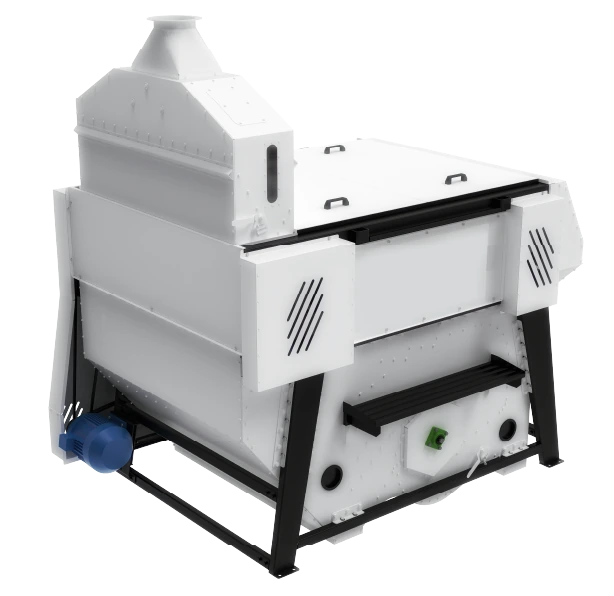

Булава
Зерноочистительная машина предварительной очистки типа Булава для отделения легких, крупных и мелких примесей воздушным потоком и решетами.
Технические характеристики
| Модель | Булава |
| Тип | Воздушно-решетный |
| Привод | Электрический |
| Напряжение питающей сети, В | 230/400 ± 10% |
| Масса конструкционная, кг, не более | 900 |
| Количество аспирационных систем, шт | 1 |
| Количество электродвигателей, шт | 1 |
| Суммарная установленная мощность, кВт, не более | 5,5 |
| Частота вращения, об/мин | 960 |
| Удельный расход электроэнергии, кВт·ч/т, не более | 0,068 |
| Суммарная площадь решет, м² | 3 |
| Количество решетных сегментов, шт | 4 |
| Показатели качества выполнения ТП | |
| Чистота зерна (семян), %, не менее | 90 |
| Потери зерна (семян) основной культуры в отход, %, не более | 0,2 |
| Дробление зерна (семян) основной культуры в отход, %, не более | 0,08 |
| Содержание сорной примеси после очистки, %, не более | 2,5 |
| В том числе соломистой примеси, %, не более | 0,2 |
| Содержание зерновой примеси после очистки, %, не более | 5,0 |
| Наработка на отказ единичного изделия, ч, не менее | 150 |
Описание
Зерноочистительные машины типа Булава предназначены для предварительной очистки поступающего от комбайнов или других молотильных устройств зерна и семян зерновых колосовых, крупяных, зернобобовых, масличных культур и семян трав от легких, крупных и мелких сорных примесей, отделяемых воздушным потоком и решетами. Сепаратор устанавливается в технологические линии послеуборочной обработки семян и зерна, а также в приемные отделения комбинатов хлебопродуктов, пункты хранения и переработки зерна.
- Накопительный бункер: Обеспечивает равномерную подачу зернового вороха на решетную плоскость без травмирования исходного вороха и выравнивает цикличную подачу.
- Аспирационная камера: Конструкция замкнутой системы аспирации обеспечивает эффективное отделение легких примесей.
- Решетная плоскость: Решетная плоскость площадью 3 м² обеспечивает полноту выделения и качество очистки при высокой производительности; сбалансированная конструкция с подвесными опорами работает с минимальной вибрацией; стандартные решета 740 × 990 мм обеспечивают удобную замену и подбор.
Накопительный бункер:
Обеспечивает равномерную подачу зернового вороха на решетную плоскость без травмирования исходного вороха и выравнивает цикличную подачу.
Аспирационная камера:
Конструкция замкнутой системы аспирации обеспечивает эффективное отделение легких примесей без образования пыли в машинном отделении.
Решетная плоскость:
Сбалансированная конструкция с подвесными виброопорами обеспечивает работу с минимальной вибрацией и эффект встряхивания (расслоения) исходного вороха на решетной плоскости, что позволяет качественно очищать влажный и засоренный ворох. Решета можно быстро менять и подбирать при эксплуатации.
Преимущества
- Качественное отделение легких примесей без образования пыли в машине по очистке зерна.
- Воздушные каналы, соединённые с вентилятором.
- Постоянная и равномерная подача зерна по ширине сепаратора за счет загрузочного бункера-накопителя.
- Быстрая и удобная замена решетчатых полотен.
- Комбинирование зерноочистки решётами и воздушным потоком.
- Бережная обработка зерновой массы обеспечивает минимальное количество травмированных зерен.
Устройство
Булава представляет собой воздушно-решетный сепаратор с накопительным бункером, аспирационной камерой и решетной плоскостью. Воздушный поток удаляет легкие примеси, а решетные поверхности разделяют зерновой материал по размерам. Конструкция обеспечивает равномерную подачу, минимальную вибрацию и удобное обслуживание.
Комплектация
| Ш-250x250СБ — проставка 250x250 |
| СВП-70.06.00.000-НСБ — бункер схода |
| С6-200x200-200 — переходник с квадрата на круг |
| СВП-70.06.00.000-НСБ — бункер схода |
| С6-200x200-200 — переходник с квадрата на круг |
| С6-200x200-200 — переходник с квадрата на круг |

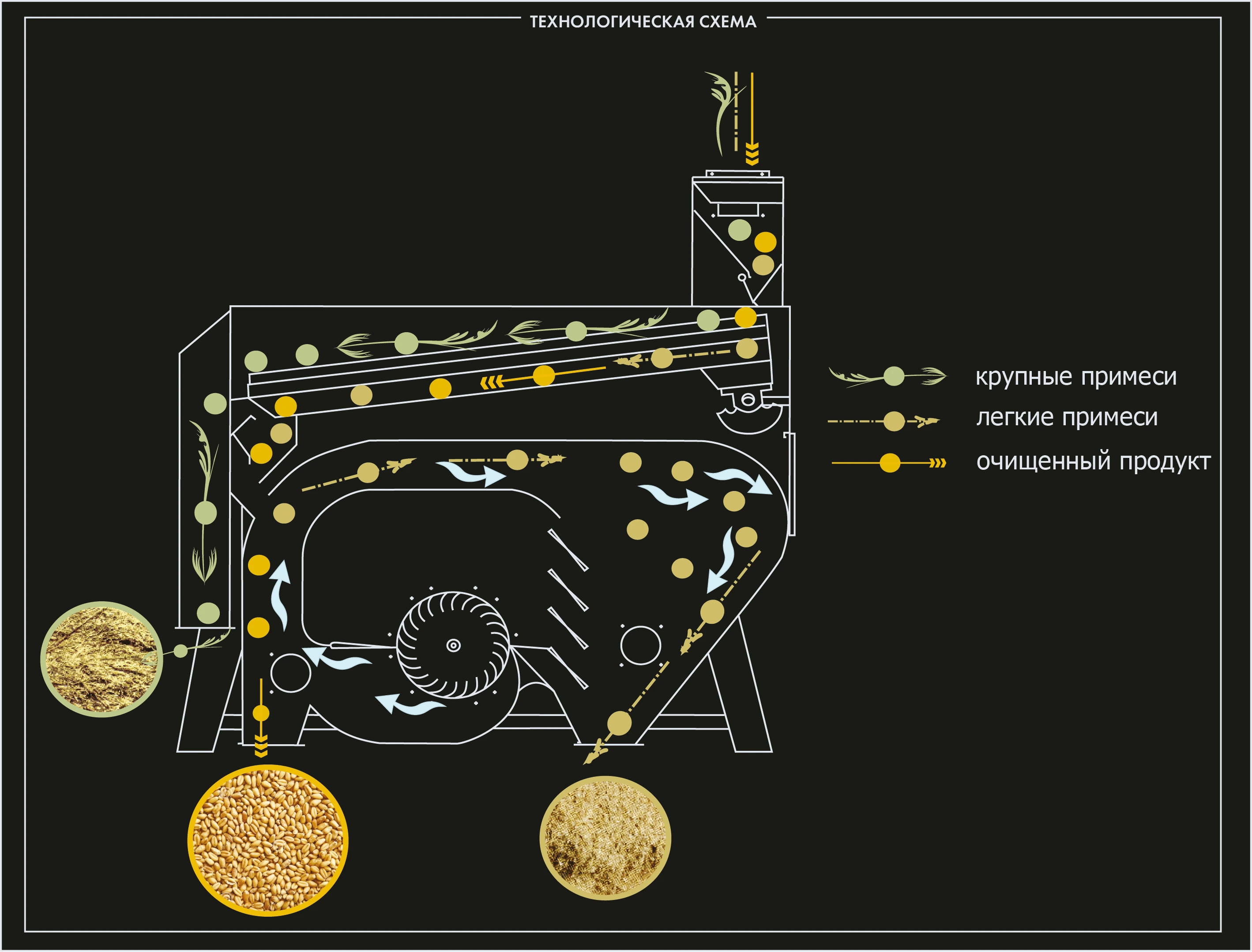

Технологическая схема
