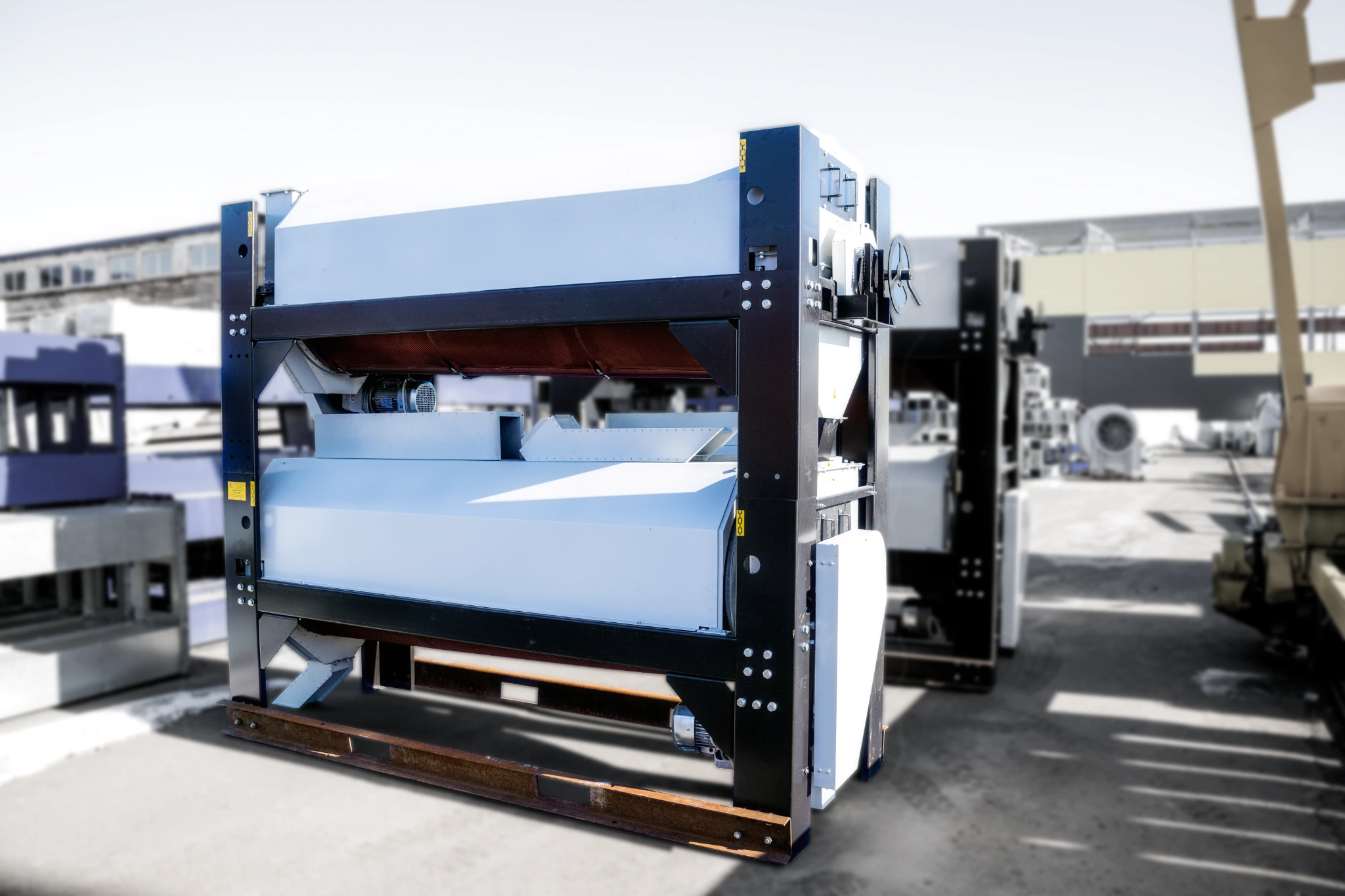

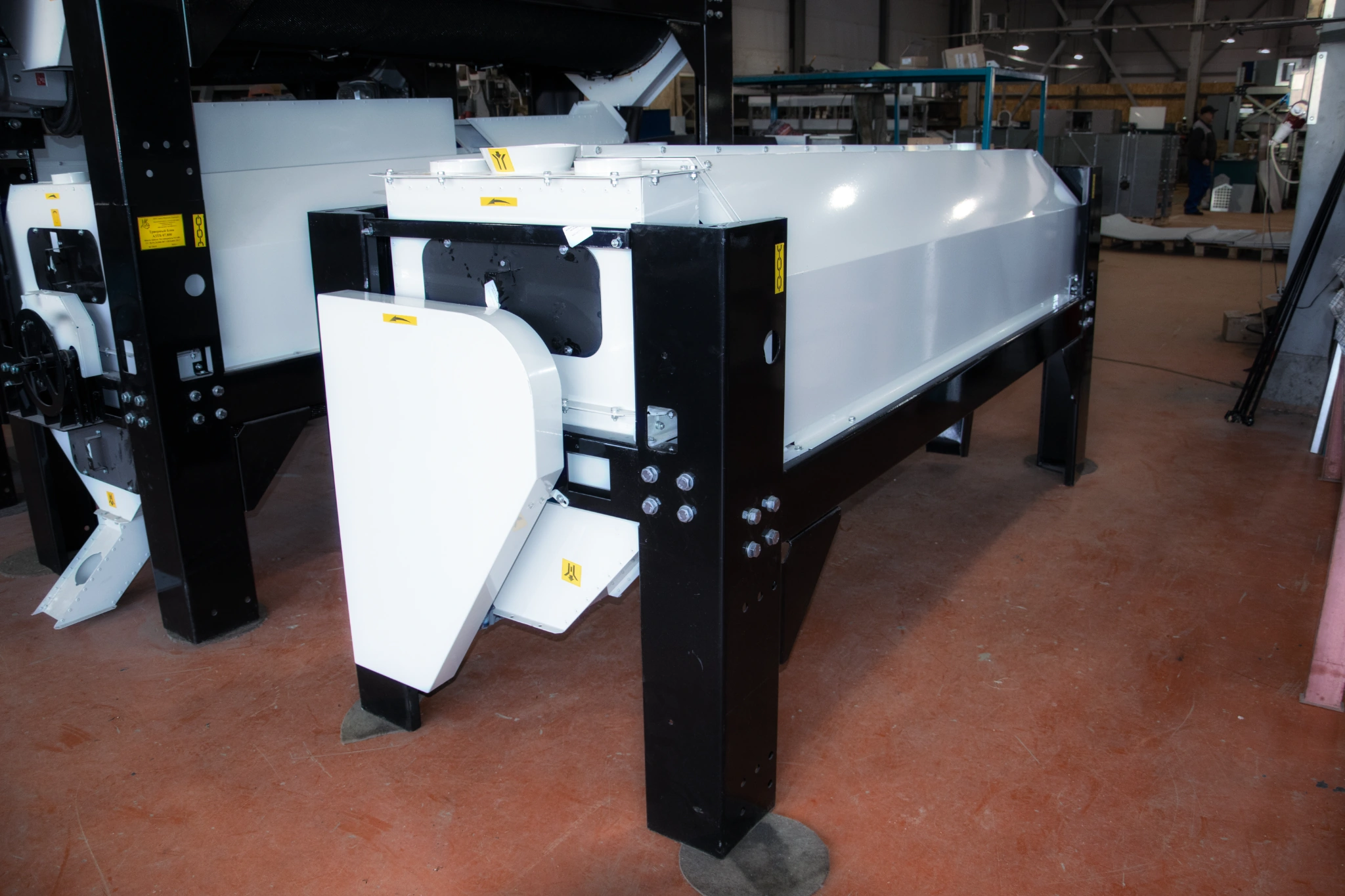

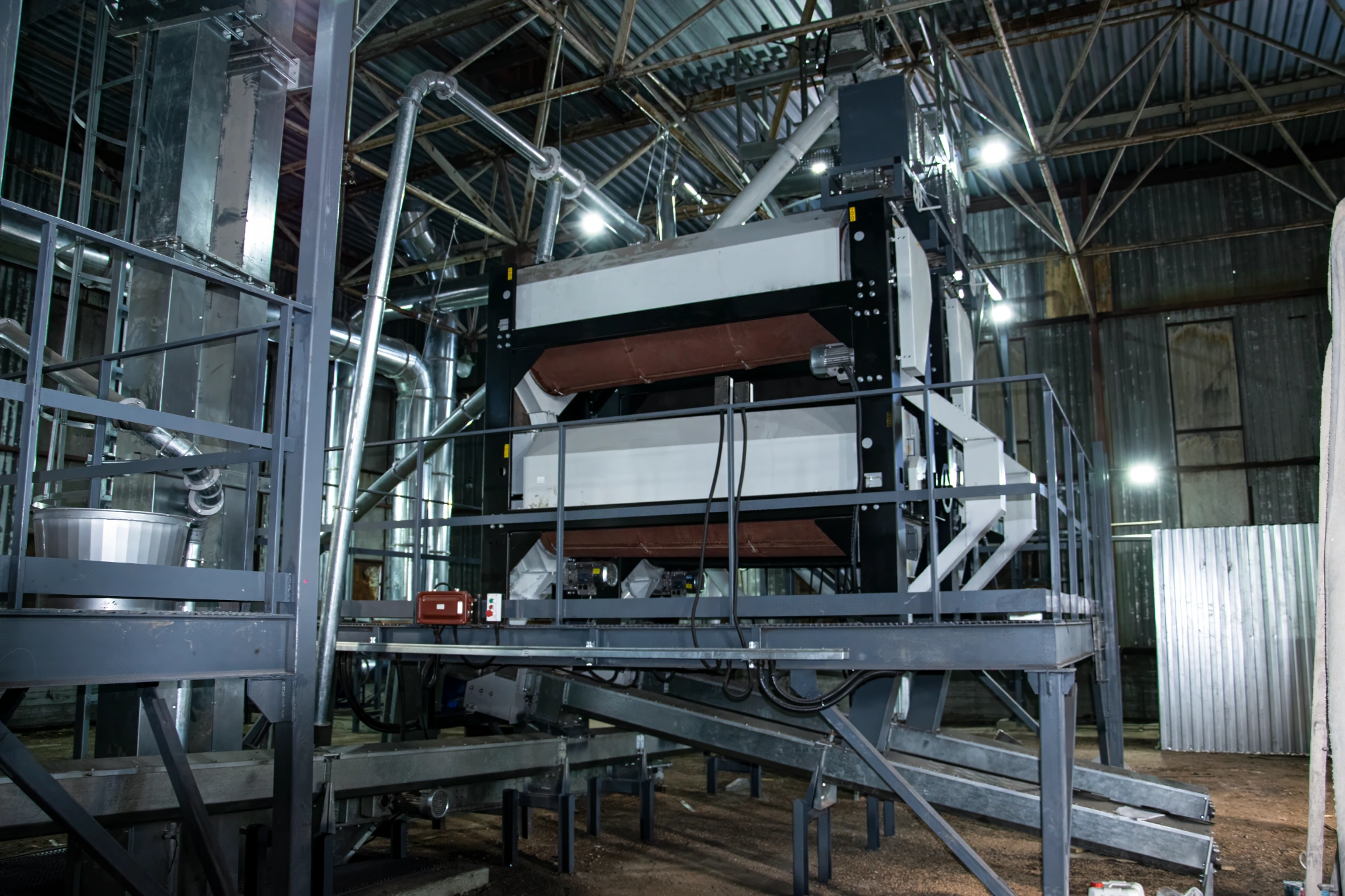

Триерный блок (АЗТБ-07.800)
Технические характеристики
| Модель | Производительность\n[т/ч] | Масса машины с полным комплектом рабочих органов [кг] | Ширина [мм] | Длина [мм] | Высота [мм] | Суммарная установленная мощность [кВт] |
|---|---|---|---|---|---|---|
| 07.800 | 5–8 | 1400 | 1080 | 3700 | 2650 | 4,4 |
| 07.800 (триер цилиндрический кукольотборник) | 5–8 | 700 | 1080 | 3195 | 1370 | 2,2 |
| 07.800 (триер цилиндрический овсюгоотборник) | 5–8 | 700 | 1080 | 3195 | 1370 | 2,2 |
Таблица подбора триерных поверхностей
| Обрабатываемая культура | Коротких (куколь), мм | Длинных (овсюг), мм |
|---|---|---|
| Пшеница | 5,0 | 8,5; 9,5 |
| Рожь | 5,0; 6,3 | 8,5; 9,5 |
| Ячмень | 5,0; 6,3 | 11,2 |
| Овес | 8,5; 9,5 | |
| Рис | 6,3 | 11,2 |
| Кукуруза | 6,3 | 9,5 |
| Сахарная свекла | 9,5; 11,2 | |
| Лен | 3,6 | 5,0 |
| Горчица | 2,8 | 5,0 |
| Клевер красный | 1,8 | 2,5; 2,8 |
| Люцерна | 1,8 | 2,5; 2,8 |
| Рыжик | 1,8 | 2,8 |
Основные параметры и характеристики
| AZTB 07.800 | |
|---|---|
| Тип | стационарный |
| Привод | электрический |
| Напряжение питающей сети, В | переменный ток, напряжение 380 В с частотой 50 Гц |
| Схема работы | последовательная / параллельная |
| Удельный расход электроэнергии на очистке семян пшеницы [кВт·ч/т], не более | 0,80 |
Характеристики рабочих органов машины
| AZTB 07.800 | |
|---|---|
| Количество триерных цилиндров для выделения примесей (куколь / овсюг), шт | 2 |
| Количество сегментов триерных цилиндров, шт | 4 (8) |
| Длина цилиндра, мм | 2300±5 |
| Внутренний диаметр цилиндра, мм | 800±3 |
| Частота вращения триерного цилиндра, об/мин | 40±1 |
| Диаметр ячеек для выделения примесей из пшеницы, мм | 4 |
| Длинных | 9,5 |
| Коротких | 5,0 |
Показатели качества выполнения ТП
| AZTB 07.800 | |
|---|---|
| Категория семян по ГОСТ Р 52325, не ниже | ЭС, РС, РСт |
| Полнота выделения примесей, [%] не менее | 0,8 |
| Содержание семян основной культуры в отходах [%] не более | 3 |
| Дробление семян [%] не более | 0,08 |
| Чистота семян [%] не менее: кукуруза, подсолнечник | 98 |
| Чистота семян [%] не менее: пшеница, горох, рис, рожь, ячмень, овес, гречиха, просо | 97 |
| Чистота семян [%] не менее: рапс | 96 |
| Потери семян основной культуры с используемыми отходами [%] не более | 4,0 |
| Трудноотделимые примеси и обрушенное зерно: рис | 3,0 |
| Трудноотделимые примеси и обрушенное зерно: горох | 1,0 |
| Трудноотделимые примеси и обрушенное зерно: гречиха, овес | 5,0 |
| Трудноотделимые примеси и обрушенное зерно: просо | 10,0 |
| Содержание семян сорных растений [шт/кг] не более: горох | 5 |
| Содержание семян сорных растений [шт/кг] не более: гречиха | 80 |
| Содержание семян сорных растений [шт/кг] не более: лен-долгунец | 1700 |
| Содержание семян сорных растений [шт/кг] не более: рапс | 320 |
| Содержание семян сорных растений [шт/кг] не более: просо | 150 |
| Содержание семян сорных растений [шт/кг] не более: пшеница, рожь, ячмень, овес | 70 |
| Содержание семян сорных растений [шт/кг] не более: рис | 100 |
| Содержание семян сорных растений [шт/кг] не более: подсолнечник | 5 |
| Подсос семян и примесей | не допускается |
| Коэффициент надежности технологического процесса, не менее | 0,99 |
| Наработка на отказ [ч] не менее | 200 |
Описание
Триерный блок предназначен для очистки продовольственного и семенного зерна от коротких (куколь) и длинных (овсюг) примесей. Блок АЗТБ 07.800 также используется на зерноперерабатывающих предприятиях для разделения продуктов шелушения зерна некоторых крупных культур.

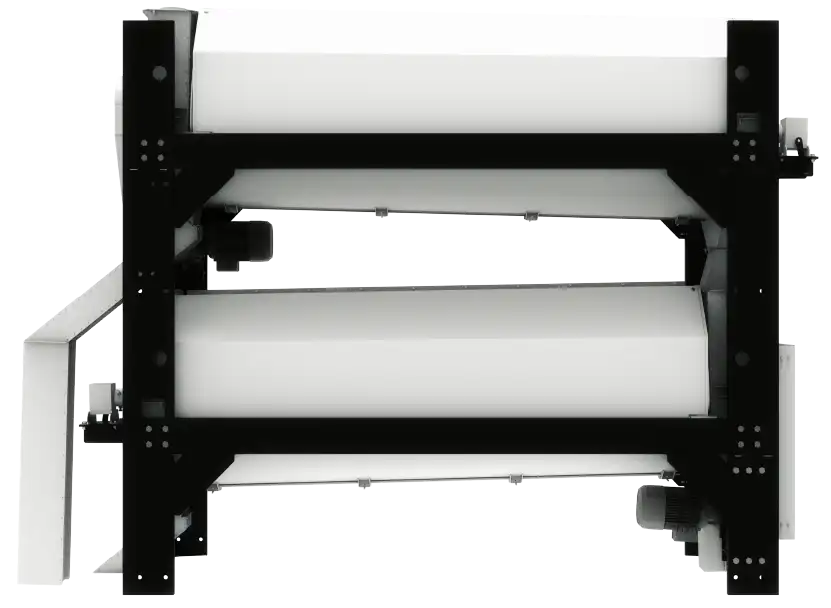

Блоки триерные АЗТБ 07.800 состоят из двух расположенных друг над другом триеров: нижнего триера овсюгоотборника АЗТБ 07.800-О и верхнего триера куклеоотборника АЗТБ 07.800-К, имеющих автономный привод.
Верхний триер АЗТБ 07.800-К развернут на 180° по отношению к нижнему АЗТБ 07.800-О таким образом, что патрубок выхода материала соединяется с крышкой приемника нижнего триера АЗТБ 07.800-О и обтягивается брезентом, для устранения просыпи зерна. Такая компоновка блока дает возможность работать по последовательной схеме очистки: сначала отбираются короткие примеси, затем длинные.
Приемная камера:
делитель потока входящего продукта для равномерного аспирирования и загрузки продукта в цилиндр; выполнена на разъемных соединениях; в местах контакта с цилиндром имеет войлочное уплотнение; имеет стандартное присоединение d=200 мм; имеет присоединительные патрубки для аспирации.
Рабочий цилиндр:
выполнен из 3х либо 4х сегментов; имеет различные размеры ячеек для разных культур.
Лоток:
имеет усилители для создания точно ровной рабочей кромки лотка; по внешнему краю лотка установлены успокоители, которые создают равномерное движение продукта вдоль цилиндра; встроенный шнек для вывода продукта из лотка.
Выгрузная розетка:
сварная в стальной конструкции; имеет фиксированную высоту борта, через который продукт выводится из цилиндра.
Материал подается на ячеистую поверхность вращающегося кукольного цилиндра. Короткие примеси, уложившиеся в ячейки, поднимаются цилиндром и выбрасываются в лоток, откуда они выводятся шнеком в приемник куклеотборника. Материал с длинными примесями, не уложившийся в ячейки, подается на вращающийся овсюжный цилиндр. Зерна основной культуры укладываются в ячейки, поднимаются, выбрасываются в лоток и выводятся шнеком в приемник овсюгоотборника. Длинные примеси, не попавшие в ячейки, сходом выводятся из цилиндра в задний приемник. Длинные и короткие примеси направляются в бункер отходов, а очищенный материал — в бункер чистого зерна или на дальнейшую очистку.
Принцип действия основан на разделении сортируемого материала по длине. Для этой цели служит ячейка триерной поверхности, имеющая круглую форму в плане и форму прямоугольной трапеции в сечении: с наклонной передней стенкой, вертикальной задней стенкой и дном. Ячейка триерного блока имеет несколько типоразмеров с различными диаметрами и высотой. Размеры ячеек определены ТУ 23.21216-89. Подбор триерных поверхностей по диаметру ячейки в зависимости от обрабатываемой культуры приведен в таблице. Сегменты с ячейками устанавливаются таким образом, чтобы наклонная передняя стенка ячейки при вращении триерного цилиндра набегала на обрабатываемый материал с целью облегчения западания, и чтобы запавший в ячейку материал выбрасывался в лоток задней вертикальной стенкой. При обратном направлении вращения выброс материала в лоток не будет, а значит, не будет осуществляться и технологический процесс. На полноту разделения обрабатываемого материала влияет положение рабочей кромки лотка. Она должна устанавливаться в начале зоны выпадения материала из ячейки.
Преимущества
- Унифицированные триеры: различие в сменных сегментах и дополнительно устанавливаемой диафрагме при отборе длинных примесей.
- Привод снабжен системой плавного пуска, благодаря которой исключается перемешивание и заброс в лоток фракций при остановке и запуске устройства; повышается надежность работы мотор-редуктора.
- При необходимости перехода на другой размер ячеек не требуется демонтаж цилиндров, достаточно заменить отдельные сегменты.
- Комплектуется (сменными) триерными поверхностями для обработки пшеницы (Ø ячейки 5.0 и 9.5 мм.); опционально: по ТЗ заказчика под другие культуры.
- Безопасный доступ при отборе проб.
Устройство
