01
هيكل معياري قوي
عناصر سقف وجدران مجمعة في هيكل عالي المقاومة.
01 / 00
أنظمة تخزين الحبوب
FGS

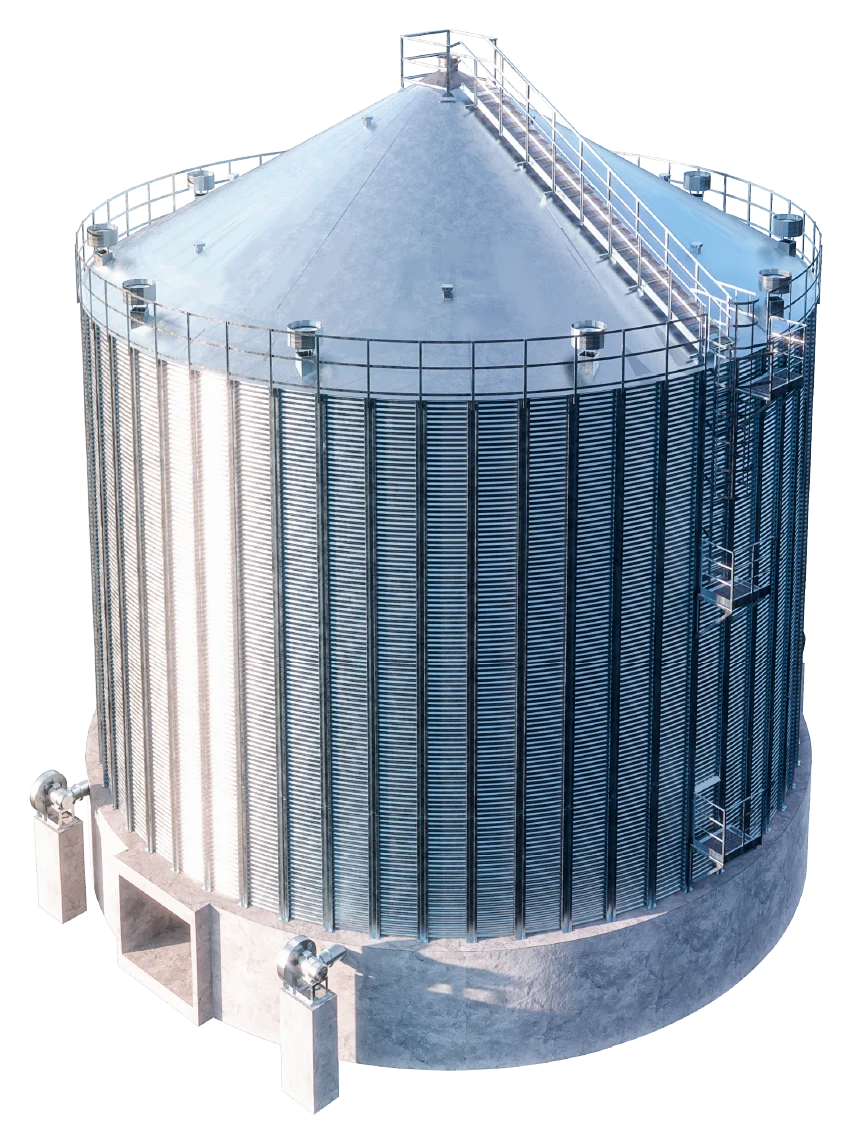

صومعة مثبتة بالبراغي ذات قاع مسطح لتخزين الحبوب. صُممت سلسلة BSP للتخزين طويل الأمد للمواد الجافة السائبة ويمكن تجهيزها بالتهوية ومراقبة الحرارة والمعدات المساعدة.
المواصفات
التكوينات التالية مأخوذة من الجدول الفني المقدم لـ BSP، وتشمل القطر وعدد الحلقات والارتفاع التقريبي والحجم الصافي والسعة.
| موديل الصومعة | القطر، مم | عدد الحلقات | الارتفاع التقريبي، مم | الحجم الصافي، م³ | السعة، طن |
|---|---|---|---|---|---|
| FGS.55.04.B12 | 5500 | 4 | 6292 | 120 | 96 |
| 5500 | 5 | 7410 | 147 | 117 | |
| 5500 | 6 | 8528 | 173 | 138 | |
| 5500 | 7 | 9645 | 200 | 160 | |
| 5500 | 8 | 10763 | 226 | 181 | |
| 5500 | 9 | 11880 | 253 | 202 | |
| 5500 | 10 | 12998 | 279 | 223 | |
| FGS.73.06.B12 | 7334 | 6 | 9058 | 315 | 252 |
| 7334 | 7 | 10175 | 362 | 290 | |
| 7334 | 8 | 11293 | 410 | 328 | |
| 7334 | 9 | 12410 | 457 | 365 | |
| 7334 | 10 | 13528 | 504 | 403 | |
| 7334 | 11 | 14646 | 551 | 441 | |
| 7334 | 12 | 15763 | 598 | 479 | |
| 7334 | 13 | 16881 | 646 | 517 | |
| 7334 | 14 | 17998 | 693 | 554 | |
| FGS.82.06.B12 | 8200 | 6 | 9300 | 402 | 322 |
| 8200 | 7 | 10417 | 461 | 369 | |
| 8200 | 8 | 11534 | 520 | 416 | |
| 8200 | 9 | 12651 | 579 | 463 | |
| 8200 | 10 | 13768 | 638 | 510 | |
| 8200 | 11 | 14885 | 697 | 558 | |
| 8200 | 12 | 16002 | 756 | 605 | |
| 8200 | 13 | 17119 | 815 | 652 | |
| 8200 | 14 | 18236 | 874 | 699 | |
| FGS.92.06.B12 | 9167 | 6 | 9587 | 504 | 403 |
| 9167 | 7 | 10704 | 578 | 462 | |
| 9167 | 8 | 11822 | 652 | 521 | |
| 9167 | 9 | 12934 | 725 | 580 | |
| 9167 | 10 | 14057 | 799 | 639 | |
| 9167 | 11 | 15175 | 873 | 698 | |
| 9167 | 12 | 16292 | 947 | 757 | |
| 9167 | 13 | 17410 | 1020 | 816 | |
| 9167 | 14 | 18527 | 1094 | 875 | |
| 9167 | 15 | 19645 | 1168 | 934 | |
| 9167 | 16 | 20763 | 1242 | 993 | |
| FGS.110.06.B12 | 10820 | 6 | 10064 | 717 | 574 |
| 10820 | 7 | 11181 | 820 | 656 | |
| 10820 | 8 | 12299 | 922 | 738 | |
| 10820 | 9 | 13416 | 1025 | 820 | |
| 10820 | 10 | 14534 | 1128 | 902 | |
| 10820 | 11 | 15652 | 1231 | 985 | |
| 10820 | 12 | 16769 | 1333 | 1067 | |
| 10820 | 13 | 17887 | 1436 | 1149 | |
| 10820 | 14 | 19004 | 1539 | 1231 | |
| 10820 | 15 | 20122 | 1642 | 1313 | |
| 10820 | 16 | 21240 | 1715 | 1396 | |
| 10820 | 17 | 22357 | 1847 | 1478 | |
| 10820 | 18 | 23475 | 1950 | 1560 | |
| FGS.128.06.B12 | 12834 | 6 | 10645 | 1034 | 827 |
| 12834 | 7 | 11762 | 1178 | 943 | |
| 12834 | 8 | 12880 | 1328 | 1058 | |
| 12834 | 9 | 13997 | 1467 | 1174 | |
| 12834 | 10 | 15115 | 1612 | 1290 | |
| 12834 | 11 | 16233 | 1757 | 1405 | |
| 12834 | 12 | 17350 | 1901 | 1521 | |
| 12834 | 13 | 18468 | 2046 | 1637 | |
| 12834 | 14 | 19585 | 2190 | 1752 | |
| 12834 | 15 | 20703 | 2335 | 1868 | |
| 12834 | 16 | 21821 | 2479 | 1984 | |
| 12834 | 17 | 22938 | 2624 | 2099 | |
| 12834 | 18 | 24056 | 2769 | 2215 | |
| FGS.137.06.B12 | 13750 | 6 | 10910 | 1200 | 960 |
| 13750 | 7 | 12027 | 1366 | 1092 | |
| 13750 | 8 | 13145 | 1532 | 1225 | |
| 13750 | 9 | 14262 | 1697 | 1358 | |
| 13750 | 10 | 15380 | 1863 | 1491 | |
| 13750 | 11 | 16498 | 2029 | 1623 | |
| 13750 | 12 | 17615 | 2195 | 1756 | |
| 13750 | 13 | 18733 | 2361 | 1889 | |
| 13750 | 14 | 19850 | 2527 | 2022 | |
| 13750 | 15 | 20968 | 2693 | 2155 | |
| 13750 | 16 | 22086 | 2859 | 2287 | |
| 13750 | 17 | 23203 | 3025 | 2420 | |
| 13750 | 18 | 24321 | 3191 | 2553 | |
| FGS.147.06.B12 | 14668 | 6 | 11175 | 1380 | 1104 |
| 14668 | 7 | 12292 | 1569 | 1255 | |
| 14668 | 8 | 13410 | 1758 | 1406 | |
| 14668 | 9 | 14527 | 1947 | 1557 | |
| 14668 | 10 | 15645 | 2135 | 1708 | |
| 14668 | 11 | 16763 | 2324 | 1859 | |
| 14668 | 12 | 17880 | 2513 | 2011 | |
| 14668 | 13 | 18998 | 2702 | 2162 | |
| 14668 | 14 | 20115 | 2891 | 2313 | |
| 14668 | 15 | 21233 | 3080 | 2464 | |
| 14668 | 16 | 22351 | 3269 | 2615 | |
| 14668 | 17 | 23468 | 3457 | 2766 | |
| 14668 | 18 | 24586 | 3646 | 2917 | |
| 14668 | 19 | 25703 | 3835 | 3068 | |
| 14668 | 20 | 26821 | 4024 | 3219 | |
| FGS.165.06.B12 | 16230 | 6 | 11626 | 1721 | 1377 |
| 16230 | 7 | 12743 | 1952 | 1562 | |
| 16230 | 8 | 13861 | 2183 | 1747 | |
| 16230 | 9 | 14978 | 2414 | 1932 | |
| 16230 | 10 | 16096 | 2646 | 2116 | |
| 16230 | 11 | 17214 | 2877 | 2301 | |
| 16230 | 12 | 18331 | 3108 | 2486 | |
| 16230 | 13 | 19449 | 3339 | 2671 | |
| 16230 | 14 | 20566 | 3570 | 2856 | |
| 16230 | 15 | 21684 | 3802 | 3041 | |
| 16230 | 16 | 22802 | 4033 | 3226 | |
| 16230 | 17 | 23919 | 4264 | 3411 | |
| 16230 | 18 | 25037 | 4495 | 3596 | |
| 16230 | 19 | 26154 | 4727 | 3781 | |
| 16230 | 20 | 27272 | 4958 | 3966 | |
| 16230 | 21 | 28390 | 5189 | 4151 | |
| 16230 | 22 | 29507 | 5420 | 4336 | |
| 16230 | 23 | 30625 | 5651 | 4521 | |
| FGS.183.08.B12 | 18335 | 8 | 14468 | 2840 | 2272 |
| 18335 | 9 | 15585 | 3135 | 2508 | |
| 18335 | 10 | 16703 | 3430 | 2744 | |
| 18335 | 11 | 17821 | 3725 | 2980 | |
| 18335 | 12 | 18938 | 4020 | 3216 | |
| 18335 | 13 | 20056 | 4315 | 3452 | |
| 18335 | 14 | 21173 | 4610 | 3688 | |
| 18335 | 15 | 22291 | 4905 | 3924 | |
| 18335 | 16 | 23409 | 5200 | 4160 | |
| 18335 | 17 | 24526 | 5495 | 4396 | |
| 18335 | 18 | 25644 | 5790 | 4632 | |
| 18335 | 19 | 26761 | 6085 | 4868 | |
| 18335 | 20 | 27879 | 6381 | 5104 | |
| 18335 | 21 | 28997 | 6676 | 5341 | |
| 18335 | 22 | 30114 | 6971 | 5577 | |
| FGS.220.08.B12 | 21650 | 8 | 15425 | 4077 | 3261 |
| 21650 | 9 | 16542 | 4488 | 3590 | |
| 21650 | 10 | 17660 | 4900 | 3920 | |
| 21650 | 11 | 18778 | 5311 | 4249 | |
| 21650 | 12 | 19895 | 5722 | 4578 | |
| 21650 | 13 | 21013 | 6134 | 4907 | |
| 21650 | 14 | 22130 | 6545 | 5236 | |
| 21650 | 15 | 23248 | 6957 | 5565 | |
| 21650 | 16 | 24366 | 7368 | 5894 | |
| 21650 | 17 | 25483 | 7780 | 6224 | |
| 21650 | 18 | 26601 | 8191 | 6553 | |
| 21650 | 19 | 27718 | 8602 | 6882 | |
| 21650 | 20 | 28836 | 9014 | 7211 | |
| 21650 | 21 | 29954 | 9425 | 7540 | |
| 21650 | 22 | 31071 | 9837 | 7869 | |
| FGS.275.08.B12 | 27500 | 8 | 17114 | 6912 | 5529 |
| 27500 | 9 | 18231 | 7576 | 6061 | |
| 27500 | 10 | 19349 | 8239 | 6592 | |
| 27500 | 11 | 20467 | 8903 | 7123 | |
| 27500 | 12 | 21584 | 9567 | 7654 | |
| 27500 | 13 | 22702 | 10231 | 8185 | |
| 27500 | 14 | 23819 | 10895 | 8716 | |
| 27500 | 15 | 24937 | 11558 | 9247 | |
| 27500 | 16 | 26055 | 12222 | 9778 | |
| 27500 | 17 | 27172 | 12886 | 10309 | |
| 27500 | 18 | 28290 | 13550 | 10840 | |
| 27500 | 19 | 29407 | 14214 | 11371 | |
| 27500 | 20 | 30525 | 14878 | 11902 |
الوصف
صوامع BSP مخصصة لتخزين الحبوب ودمجها في مجمعات التخزين. يمكن تكييف التصميم مع متطلبات المشروع والظروف الإقليمية.
في التنفيذ القياسي تتحمل الصوامع أحمال رياح قدرها 38 كغ/م² وحمل ثلج على السقف حتى 320 كغ/م²، مع إمكانية تنفيذ إصدارات خاصة.
يساعد ميل السقف القياسي 30° على تحقيق حجم تخزين مرتفع، ويمكن الحفاظ على جودة المنتج باستخدام التهوية ومراقبة الحرارة.
تتكون أسقف BSP من قطاعات فولاذية عالية المقاومة بهيكل مضلع، ويتم تصنيع القطاعات وثقبها على خط إنتاج آلي.
يسمح التصميم المعياري بالتركيب السريع والاستقرار أثناء التشغيل، مع توزيع الأحمال للمعارض والمعدات المساعدة.
يمكن تجهيز الصوامع بعاكسات تهوية ومجاري تهوية مثقبة ومراوح، وتستخدم المنظومة القياسية عاكسات TsAGI.
المزايا
02
تكييف حسب موقع المشروع
إمكانية تنفيذ إصدارات خاصة وفق الأحمال الإقليمية.
03
تهوية نشطة
إمكانية دمج العاكسات والألواح المثقبة والمراوح.
04
مراقبة الحرارة
إمكانية التجهيز بحساسات ومجسات ووحدة تحكم.
05
مجال استخدام واسع
مناسبة لأنواع مختلفة من الحبوب والمواد الجافة السائبة.
06
تجهيزات مرنة
يمكن إضافة المعارض والمنصات والسلالم والتهوية وأنظمة المراقبة.
التركيب وطريقة العمل
يربط ترميز BSP بين النموذج وقطر الصومعة وعدد الحلقات وارتفاع الحلقة وتجهيز التهوية النشطة. يوضح الرسم المقدم مثال BSP.110.06.B12-0.
110قطر الصومعة، دسم، [A]
06عدد الحلقات الأسطوانية [b]
B12ارتفاع الحلقة، دسم
0بدون نظام تهوية نشط
التجهيز
01سقف الصومعة وفتحة الفحص وعاكس التهوية وسلم الوصول مع الحماية ومنصة الخدمة.
02أرضية تهوية ونظام تهوية نشط وغطاء حماية من الماء والثلج وحساسات مستوى علوية وسفلية.
03صفائح فولاذية مجلفنة مشكلة مع دعامات خارجية مجلفنة ووصلات براغي من فئة مقاومة 8.8.
04لولب تنظيف وهيكل وصول ومنصة خدمة ونظام تهوية للسقف.
05نظام حاسوبي للتحكم في الحرارة مع مجسات وحساسات ووحدة تحكم.
06خيارات إضافية للتهوية ومراقبة الحرارة ومجاري الهواء والمعارض والمنصات والحواجز وفتحات الخدمة.
