انخفاض مخاطر الحريق
ترتبط المستشعرات بنظام إنذار وإيقاف تلقائي للحارق. ويمكن تركيب نظام إطفاء حريق اختياريًا.
01 / 03

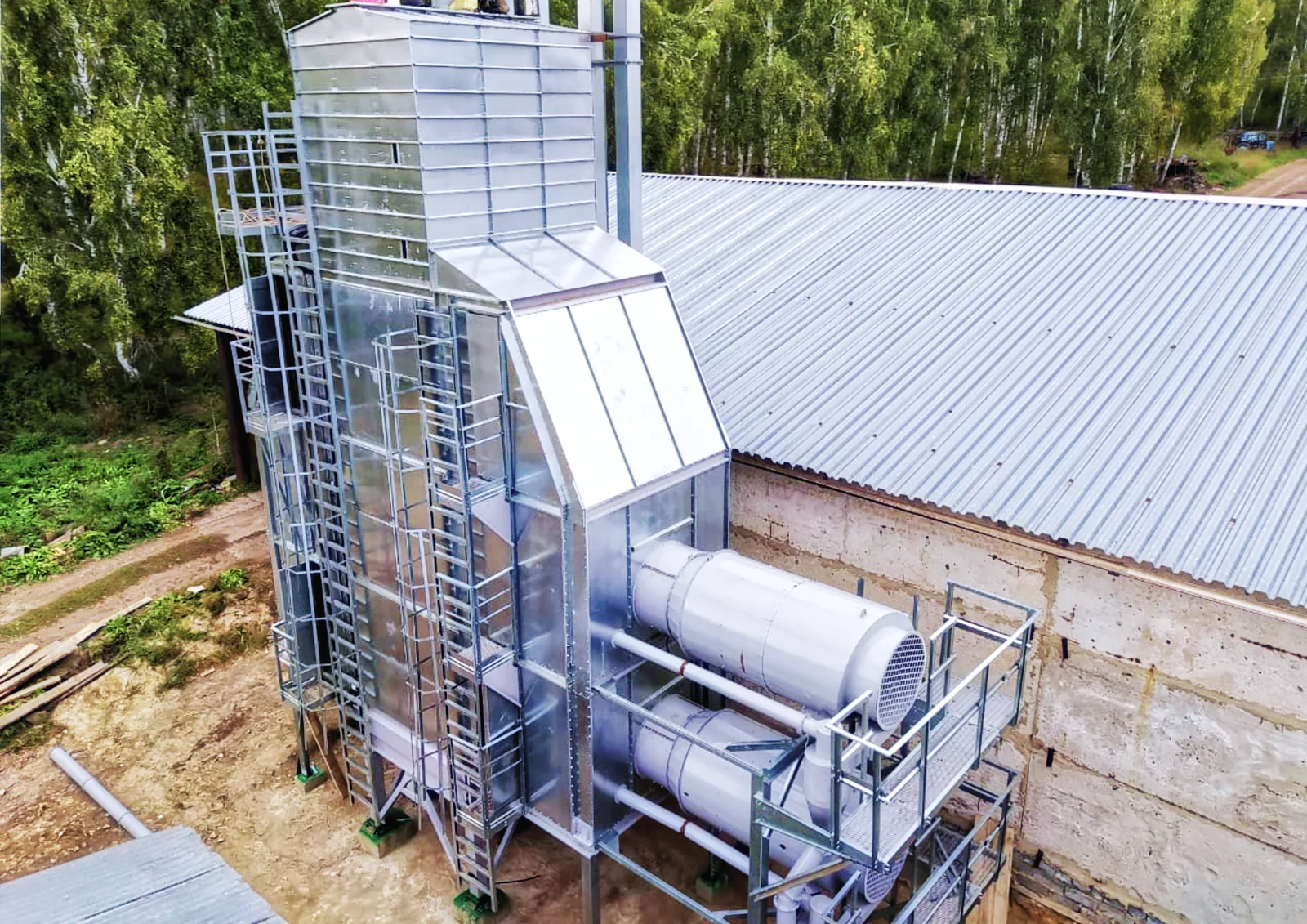

مجفف حبوب شرائحي
FLATUM
مجفف حبوب معياري مزود بصفائح توجيه لتجفيف الحبوب والبذور المنظفة مسبقًا بكفاءة وأمان مع تسخين متجانس واستهلاك أقل للطاقة.
المواصفات الفنية
تم أخذ مجموعة موديلات FLATUM من الجدول الفني المقدم. الإنتاجية موضحة بالطن/ساعة.
| السلسلة | النطاق، طن/ساعة | الموديلات والطاقة الإنتاجية، طن/ساعة |
|---|---|---|
| السلسلة 8 | 15–40 | FLATUM 3-8 16FLATUM 4-8 17FLATUM 5-8 25FLATUM 6-8 26FLATUM 7-8 27FLATUM 8-8 34 |
| السلسلة 10 | 20–60 | FLATUM 3-10 23FLATUM 4-10 31FLATUM 7-10 48FLATUM 8-10 56 |
| السلسلة 12 | 30–60 | FLATUM 5-12 34FLATUM 6-12 35FLATUM 7-12 51FLATUM 8-12 52 |
| السلسلة 14 | 45–70 | FLATUM 5-14 49FLATUM 6-14 57FLATUM 7-14 66 |
| السلسلة 16 | 45–70 | FLATUM 5-16 50FLATUM 6-16 52FLATUM 7-16 68FLATUM 8-16 69 |
| السلسلة 18 | 60–100 | FLATUM 5-18 63FLATUM 6-18 73FLATUM 7-18 88FLATUM 8-18 98 |
| السلسلة 24 | 70–110 | FLATUM 6-24 77FLATUM 7-24 80FLATUM 8-24 103FLATUM 9-24 106 |
| السلسلة 28 | 135–220 | FLATUM 6-28 117FLATUM 7-28 131FLATUM 8-28 157FLATUM 9-28 176 |
الأبعاد والوزن والسعة
| السلسلة | الوحدات | الأعمدة | الحراقات | خطي | الارتفاع، مم | العرض، مم | الطول، مم | الوزن، كجم | الكتلة الإنشائية، طن | السعة، م³ |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 3–8 | 8 | 1 / 1 | 1 (2) | 11860–22210 | 5230 | 10450–12310 | 13720–29690 | 11,4 | 19,6–52,3 |
| 10 | 3–8 | 10 | 1 / 1 (2 / 2) | 1 (2) | 11860–22210 | 5865 | 11380–13250 | 17380–37570 | 14,8 | 24,5–65,4 |
| 12 | 5–8 | 12 | 2 / 2 | 1 (2) | 16290–22500 | 6500 | 13250 | 28640–42110 | 16,7 | 49,0–78,47 |
| 14 | 5–8 | 14 | 2 / 2 (3 / 3) | 1 (2) | 16290–22500 | 7135 | 13250 | 34260–51850 | 20,8 | 57,2–91,5 |
| 16 | 5–8 | 16 | 2 / 2 (3 / 3) | 1 (2) | 16290–22500 | 7800 | 13250 | 38760–54980 | 22,4 | 65,4–104,6 |
| 18 | 5–8 | 18 | 2 / 2 (4 / 4) | 1 (2) | 16290–22500 | 8405 | 13250 | 46430–65820 | 26,8 | 73,5–117,6 |
| 24 | 6–9 | 24 | 3 / 3 (4 / 4) (5 / 5) | 1 (2) | 19730–25940 | 10130 | 13250 | 65740–92420 | 33,5 | 117,6–176,5 |
| 28 | 6–9 | 28 | 5 / 5 (6 / 6) | 2 | 19730–25940 | 10945 | 13250 | 85240–120060 | 38,8 | 137,3–205,9 |
الوصف
صُمم مجفف الحبوب المعياري لتجفيف الحبوب والبذور المنظفة مسبقًا بكفاءة وأمان حتى مستوى الرطوبة المطلوب. ويمكن تركيبه ضمن خطوط معالجة الحبوب والبذور بعد الحصاد وكذلك في خطوط ومنشآت إعداد البذور والحبوب الغذائية.

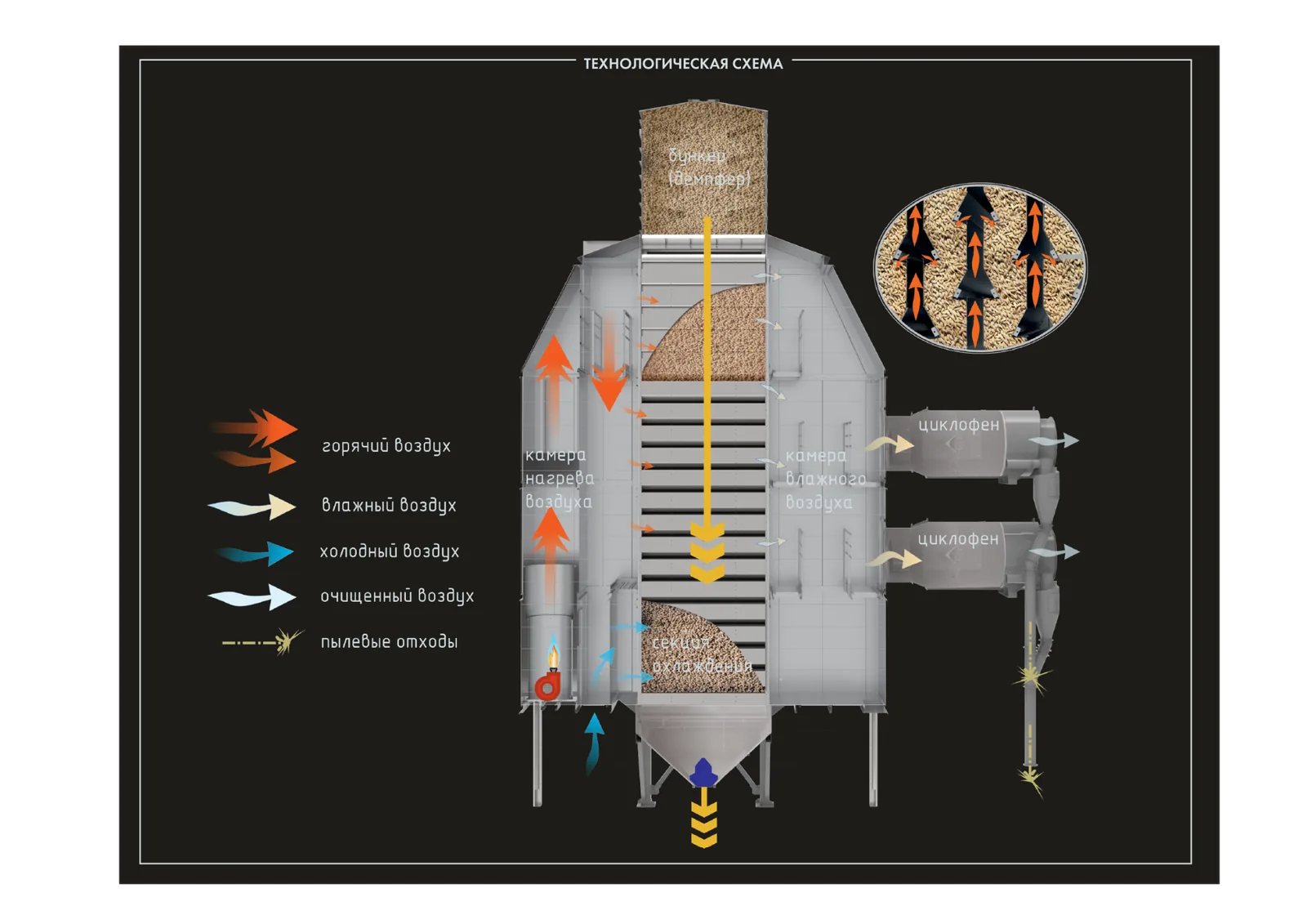

تمثل المجففات الشرائحية المعيارية تطويرًا للمجففات العمودية التقليدية وحلًا متقدمًا لنقل الحرارة بالتدفق المتقاطع. وتوجه أعمدة خاصة تدفق الحبوب لتحقيق جودة تجفيف عالية مع خفض استهلاك الطاقة بشكل ملحوظ.
تتحرك كتلة الحبوب تحت تأثير الجاذبية في مسار متعرج موازٍ لانحناءات الجدران الشرائحية، مما يحقق تلامسًا كاملًا ومتجانسًا مع الهواء الساخن المتداول.
يدخل الهواء الساخن إلى قناة الدخول المغلقة من الخلف. وعند مروره عبر طبقة الحبوب يقوم بتسخينها وإزالة الرطوبة منها ثم يتجه إلى قناة الخروج.
يسمح انزلاق الحبوب على الشرائح الموجودة على جانبي القناة بالحفاظ على عمود متصل من الحبوب مع خلطها بصورة مكثفة أثناء التجفيف. ويعد هذا الخلط الفرق الأساسي عن المجففات العمودية التقليدية ذات التدفق المتقاطع.
يؤدي الخلط المستمر إلى تسخين متجانس وإزالة أسرع للرطوبة. ويسمح معامل الخلط المرتفع بالحصول على رطوبة نهائية متجانسة، وعند الحاجة باستخدام درجة حرارة تجفيف أعلى دون خطر ارتفاع حرارة الحبوب.
يتميز التصميم أيضًا بكفاءة بيئية أفضل، إذ تؤدي زيادة مساحة مقاطع مجاري الهواء إلى خفض سرعة الهواء وبالتالي تقليل انبعاثات الغبار.
المزايا
تصميم معياري
تزداد الإنتاجية بنسبة 10–20% مع كل وحدة إضافية وفقًا للمجفف المختار. كما تسهّل الأجزاء والوحدات الموحدة أعمال الإصلاح والصيانة.
تكاليف تشغيل منخفضة
تقل القدرة الكهربائية المطلوبة بنسبة 15–20%. ويحد العزل الحراري للأعمدة من فقدان الهواء الساخن، وقد يصل توفير الكهرباء إلى 30%.
موثوقية التشغيل
لا توجد مناطق ركود، وتكون تدفقات الحبوب منفصلة دون تدفقات متعاكسة داخل العمود. كما تتوفر وظيفة التنظيف الذاتي.
مرونة اختيار الوقود
يسمح حجم ومقطع غرفة الهواء الساخن باستخدام أنواع مختلفة من الوقود وتسهيل استبدال الحارق.
استهلاك منخفض للطاقة
20–23 كيلوواط عند إنتاجية 25 طن/ساعة، مع تكلفة محسنة وإنتاجية عالية واستهلاك نوعي أقل.
التركيب
يتكون FLATUM من هيكل مجفف مع قادوس تحميل، ووحدات أعمدة التجفيف، ومراوح، ومعدات حراقات، ونظام تنظيف، وعزل حراري، ومنصات خدمة، ونظام تحكم آلي.
تعمل إعادة تدوير الهواء على تحسين تجانس التجفيف وتحسين التسخين واستهلاك الطاقة. ويوفر موزع قادوس التحميل توزيعًا متساويًا لتدفق الحبوب حول محيط المجفف.
نطاق التوريد
01هيكل المجفف مع قادوس التحميل.
02أعمدة التجفيف (الوحدات).
03المراوح.
04طاولة تفريغ مع ناقل مدمج ابتداءً من السلسلة 10.
05نظام تنظيف مع عناصر تجميع غبار سهلة الخدمة.
06عزل حراري لصندوق الدخول والأعمدة.
07منصات وسلالم خدمة لكل مستوى.
08عزل منطقة معدات الحراقات.
09لوحة تحكم مع الكابلات ومستشعرات المستوى والحرارة ومحولات التردد.
10نظام إعادة تدوير الهواء لتحسين تجانس التجفيف وتسخين الهواء واستهلاك الطاقة.
11موزع قادوس التحميل لتوزيع تدفق الحبوب بالتساوي حول محيط المجفف.
